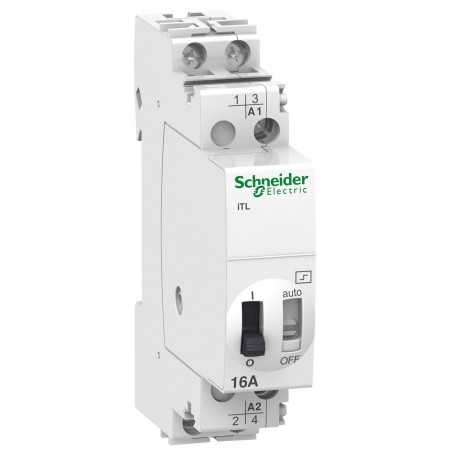

A9C30212 Schneider – Telerupteur bipolaire 2NO 16A – 48Vca ou 24Vcc – Acti9 iTL

Caractéristiques principales du Télérupteur bipolaire Schneider A9C30212 :

• Gamme : Acti 9

• Nom du produit : Acti 9 iTL

• Type de produit ou équipement : Télérupteur

• Nom de l’appareil : ITL

• Application : Standard

• Pôles : 2P

• composition des pôles : 2F

• [In] courant assigné d’emploi : 16 A

• Type de réseau : CA

• tension circuit de commande : 48 V CA 50/60 Hz24 V CC

• Complémentaires Fréquence du réseau : 50/60 Hz

• [Ue] tension assignée d’emploi : 250 V CA 50/60 Hz

• Type de commande : Commande manuelle et à distanceDéconnexion de la bobine

• type de signal de commande : Impulsion

• fréquence de commutation : 100 commutations/jour5 commutations/minute

• Durée de l’impulsion : 50 ms?1 s

• type de commande à distance : Bouton-poussoir lumineux 3 mA

• Indication de tension : Indication ON/OFF

• Mode d’installation : Fixe

• Support de montage : Rail DIN

• Pas de 9 mm : 2

• Hauteur : 84 mm

• Largeur : 18 mm

• Profondeur : 60 mm

• Endurance électrique : AC-21: 200000 cycleAC-22: 100000 cycle

• mode de raccordement : Télécommande: borne du type à cage 1 câble(s) 0,5?4 mm² rigideTélécommande: borne du type à cage 1 câble(s) 0,5?4 mm² rigide avec extrémité de câbleTélécommande: borne du type à cage 1 câble(s) 1?4 mm² soupleTélécommande: borne du type à cage 1 câble(s) 1?4 mm² flexible avec emboutCircuit de puissance: borne du type à cage 1 câble(s) 1,5?4 mm² rigideCircuit de puissance: borne du type à cage 1 câble(s) 1,5?4 mm² rigide avec extrémité de câbleCircuit de puissance: borne du type à cage 1 câble(s) 1,5?4 mm² soupleCircuit de puissance: borne du type à cage 1 câble(s) 1,5?4 mm² flexible avec embout

• Longueur de dénudage des fils : 11 mm

• couple de serrage : 1 N.m

• Compatibilité de gamme : Acti 9 iATEtActi 9 iATLcActi 9 iATLc+sActi 9 iATLmActi 9 iATLsActi 9 iETL iTL 16Acti 9 iATLc+c
