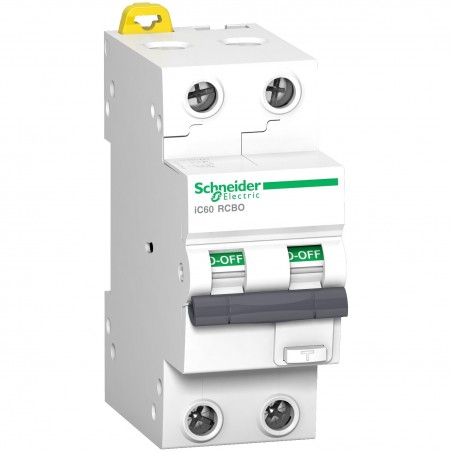

A9D07232 – Disjoncteur differentiel – 2P – 32A – 30mA – C – 10kA – type AC – Acti9 iC60 Schneider

Caractéristiques principales du Disjoncteur différentiel monophasé Schneider de référence A9D07232 :

• Gamme : Acti 9

• Nom du produit : Acti 9 iC60 RCBO

• Type de produit ou équipement : Disjoncteur différentiel

• Nom de l’appareil : IC60 RCBO

• Application : Distribution

• Description des pôles : 2P

• Nombre de pôles protégés : 2

• In courant assigné d’emploi : 32 A

• Type de réseau : CA

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Sensibilité du différentiel : 30 mA

• Temporisation : Instantané

• Type : Type AC

• Pouvoir de coupure : 10000 A Icn à 220…240 V CA 50 Hz se conformer à EN/CEI 61009-2-115 kA Icu à 220…240 V CA 50 Hz se conformer à EN/CEI 60947-2

• Aptitude au sectionnement : Non se conformer à CEI 60947-1

• Labels qualité : VDEIMQKEMA-KEURNF

• Complémentaires Position de l’appareillage dans l’installation : Départ

• Fréquence du réseau : 50 Hz

• [Ue] tension assignée d’emploi : 220…240 V AC 50 Hz

• limite de déclenchement magnétique : 5…10 x In

• Technologie différentiel : Indépendant de la tension

• [Ics] pouvoir de coupure de service : 7500 A 75 % Icn à 220…240 V CA 50 Hz se conformer à EN/CEI 61009-2-17,5 kA 50 % Icu à 220…240 V CA 50 Hz se conformer à EN/CEI 60947-2

• Pouvoir assigné de coupure et fermeture : Idm 6000 A at 220…240 V AC 50 Hz conforming to EN/IEC 61009-2-1

• Classe de limitation : 3 conforming to EN/IEC 61009-2-1

• [Ui] tension d’isolement : 500 V CA 50 Hz

• [Uimp] tension assignée de tenue aux chocs : 4 kV

• courant de pointe : 250 A

• Coupure pleinement apparente : Non

• Type de commande : Par maneton

• Indication de tension : Marche, arrêt, déclencheur sur défaut

• Mode d’installation : Encliquetable

• Support de montage : Rail DIN

• Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: ouiBas: biconnect

• Pas de 9 mm : 4

• Hauteur : 86 mm

• Largeur : 36 mm

• Profondeur : 78 mm

• Poids du produit : 273 g

• Couleur : White

• Endurance mécanique : 20000 cycle

• Endurance électrique : 10000 cycle

• Type de raccordement : Borne du type à cage haut ou bas1?35 mm² rigideBorne du type à cage haut ou bas1?25 mm² soupleBorne du type à cage haut ou bas1?25 mm² flexible avec embout

• Longueur de dénudage des fils : 12 mm pour haut ou bas connexion

• couple de serrage : 2 N.m

• Protection différentielle : Intégrée
