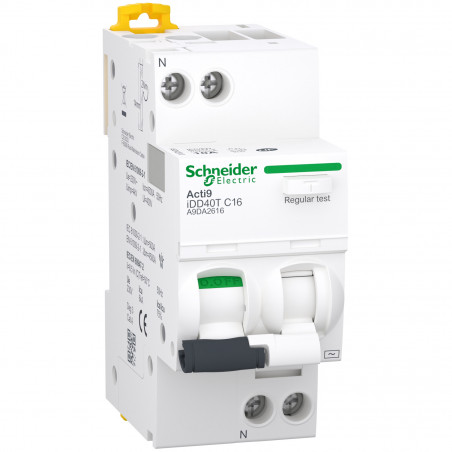

A9DA2616 – Disjoncteur differentiel 1P+N 30mA – 16A – Type AC courbe C – 6kA – Schneider iDD40T Acti9

Caractéristiques principales du Disjoncteur différentiel phase neutre Schneider A9DA2616 :

• Gamme : Acti9

• Nom du produit : Acti9 iDD40

• Type de produit ou équipement : Disjoncteur différentiel

• Nom de l’appareil : IDD40T

• Application : Distribution

• Description des pôles : 1P + N

• Nombre de pôles protégés : 1

• Position du pôle neutre : Gauche

• In courant assigné d’emploi : 16 A

• Type de réseau : CA

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Sensibilité du différentiel : 30 mA

• Temporisation : Instantané

• Type : Type AC

• Pouvoir de coupure : 4500 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 61009-2-16 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2

• Aptitude au sectionnement : Yes conforming to EN/IEC 60947-2

• Labels qualité : NF

• Complémentaires Position de l’appareillage dans l’installation : Départ

• Fréquence du réseau : 50 Hz

• [Ue] tension assignée d’emploi : 230 V CA 50 Hz

• limite de déclenchement magnétique : 5…10 x In

• Technologie différentiel : Indépendant de la tension

• [Ics] pouvoir de coupure de service : 4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 61009-2-1

• Pouvoir assigné de coupure et fermeture : Idm 4500 A à 230 V CA 50 Hz se conformer à EN 61009-2-1Idm 500 A à 230 V CA 50 Hz se conformer à CEI 61009-2-1

• Classe de limitation : 3 conforming to EN/IEC 61009-2-1

• [Ui] tension d’isolement : 400 V AC 50 Hz

• [Uimp] tension assignée de tenue aux chocs : 4 kV

• Coupure pleinement apparente : Oui

• Type de commande : Par maneton

• Indication de tension : Indication ON/OFFSignalisation de déclenchement

• Mode d’installation : Encliquetable

• Support de montage : Rail DIN

• Compatibilité des répartiteur, peigne, jeu de barres : Top or bottom: tooth

• Pas de 9 mm : 4

• Hauteur : 85 mm

• Largeur : 36 mm

• Profondeur : 73 mm

• Poids du produit : 210 g

• Couleur : Blanc

• Endurance mécanique : 20000 cycle

• Endurance électrique : 20000 cycle

• Verrouillages optionnels : Dispositif de cadenassageHermétique

• Type de raccordement : Borne du type à cage haut ou bas1?16 mm² rigideBorne du type à cage haut ou bas1?10 mm² souple

• Longueur de dénudage des fils : 14 mm pour haut ou bas connexion

• couple de serrage : 2 N.m haut ou bas

• Protection différentielle : Intégrée
