A9E21180 Schneider – Relais de controle de phase 380V 400V
A9E21180 Schneider – Relais de controle de phase 380V 400V
93,64 € TTC
78,03 € HT
Relais de contrôle de phase 8A – 1OF (inverseur) – Acti9 iRCP – Schneider A9E21180
Ce relais fabriqué par Schneider Electric fait partie de la gamme Acti9 iRCP destinée aux applications industrielles.
Il permet le contrôle de réseaux triphasés.

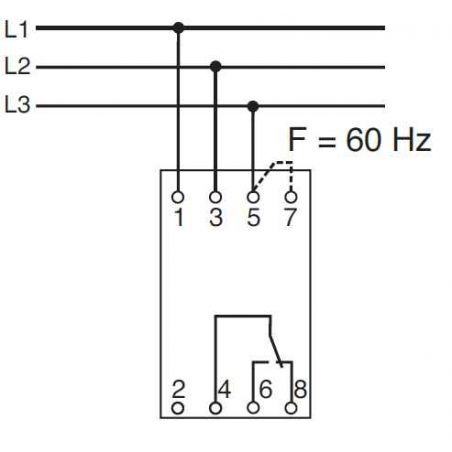

Le relais controleur de phase est équipé de contact 1OF (inverseur) et d’une plage de mesure 50 à 500Vca ou 10 à100Vcc.Lorsqu’un défaut est détecté, il active le contact entre les bornes 4 et 6 (voir schéma dans les photos).
De format modulaire le relais A9E21180 s’installe sur le rail DIN de votre armoire électrique.
Les fonctions du relais de contrôle de phases A9E21180
- Il surveille l’ordre des phases L1, L2, L3 (très important pour le sens de rotation d’un moteur électrique)
- Il surveille la présence de tension sur les 3 phases d’un circuit triphasé (alimentation d’un moteur…)
- Il signale tout manque ou inversion de phase
- Il surveille l’asymétrie des phases, le seuil est réglable de 5 à 25% de 400V
- Hystérésis fixe ou réglable à 5% du seuil d’asymétrie
- Déclenchement temporisé à 0,3 secondes
- Contact à sécurité positive, si le contrôleur de phase n’est pas alimenté, le contact inverseur est actionné.
- EN STOCK Livraison 24/48h
A9E21180 Schneider – Relais de controle de phase 380V 400V
Réf. fabricant : A9E21180
Caractéristiques principales du Relais de contrôle de phase Schneider de référence A9E21180 :
- Gamme de produit : Acti 9
- Nom du produit : Act 9 iRC
- Type de produit ou équipement : Relais inverseur pour VMC
- Nom de l’appareil : IRCP
- Application : Contrôle de phase
- composition de contacts de signalisation : 1 F/O
- Complémentaires [Ie] courant assigné d’emploi : 8 A à 250 V CA (cos Phi = 1)
- Indication de tension : Led rouge pour défautIl rapporte les pertes ou les inversions de phaseLed verte de mise sous tension
- type de réglage : Bouton rotatif: asymétrieSélectionné par câblage: plage de mesure
- seuil de déclenchement : 5?25 % des tensions asymétrie des phases
- hystérésis : 5 %
- Plage de temporisation : 0,3 s
- erreur de précision : +/- 10 %
- [Us] tension d’alimentation : 400 V CA 50/60 Hz
- Puissance consommée en VA : 3 VA
- Mode d’installation : Fixe
- Support de montage : Rail DIN symétrique 35 mm
- Pas de 9 mm : 4
- Hauteur : 88,1 mm
- Largeur : 36 mm
- Profondeur : 67 mm
- Poids du produit : 0,21 kg
- Couleur : Blanc
- Type de raccordement : Borne du type à cage (haut ou bas) 6 câble(s) 1,5 mm² rigide
- Type de produit :
- Relais de contrôle de phase
- Type de contact :
- 1OF (inverseur)
- Gamme :
- Acti9
- Famille :
- iRCP
- Calibre :
- 8A
- Format :
- Modulaire
- Pays de fabrication :
- Italie
- Garantie :
- 18 mois
- prix TTC_MKP :
- 106,447
- actif_MKP :
- 1
- Coefficient_MKP :
- 1,01
- Bestseller :
- 0
- Merchant center :
- F
- Fiche technique :
- https://www.se.com//fr/fr/product/download-pdf/A9E21180
- PriceObservatory :
- 1
- Date disponibilité :
- 2025-10-07T00:00+0100
- Actif AMA-LER-CDI :
- 0
- Actif Manomano :
- 0
- Actif Ebay :
- 0
- Actif Castorama :
- 0
- Type de produit :
- Relais de contrôle de phase
- Type de contact :
- 1OF (inverseur)
- Gamme :
- Acti9
- Famille :
- iRCP
- Calibre :
- 8A
- Format :
- Modulaire
- Pays de fabrication :
- Italie
- Garantie :
- 18 mois
