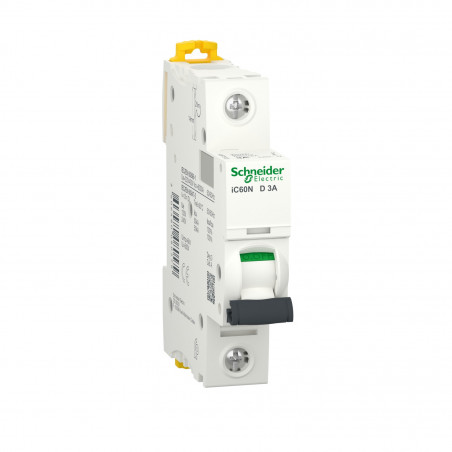

A9F75103 Schneider Disjoncteur unipolaire 1P 3A Courbe D 50kA Acti9 IC60N

Caractéristiques principales du Disjoncteur unipolaire Schneider de référence A9F75103 :

• Application : Distribution

• Gamme : Acti 9

• Nom du produit : Acti 9 iC60

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l’appareil : IC60N

• Description des pôles : 1P

• Nombre de pôles protégés : 1

• In courant assigné d’emploi : 3 A

• Type de réseau : CCCA

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : D

• Pouvoir de coupure : 6000 A Icn à 230 V CA 50/60 Hz se conformer à EN/CEI 60898-150 kA Icu à 12…60 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 220…240 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 100?133 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à 60…72 V CC se conformer à EN/CEI 60947-215 kA Icu à 12…60 V CC se conformer à EN/CEI 60947-2

• Catégorie d’emploi : Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2

• Aptitude au sectionnement : Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Oui se conformer à CEI 60947-2

• Normes : CEI 60947-2EN 60898-1IEC 60898-1EN 60947-2

• Complémentaires Fréquence du réseau : 50/60 Hz

• Déclenchement magnétique : 12 x In +/- 20 %

• [Ics] pouvoir assigné de coupure de service en court-circuit : 50 kA 100 % se conformer à EN 60947-2 – 12…60 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 – 220…240 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 – 12…60 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 – 220…240 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 – 100?133 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 – 100?133 V CA 50/60 Hz6000 A 100 % se conformer à EN 60898-1 – 230 V CA 50/60 Hz6000 A 100 % se conformer à IEC 60898-1 – 230 V CA 50/60 Hz10 kA 100 % se conformer à EN 60947-2 – 72 V CC10 kA 100 % se conformer à CEI 60947-2 – 72 V CC15 kA 100 % se conformer à EN 60947-2 – 12…60 V CC15 kA 100 % se conformer à CEI 60947-2 – 12…60 V CC

• [Ui] tension d’isolement : 500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2

• Coupure pleinement apparente : Oui

• Type de commande : Par maneton

• Indication de tension : Signalisation de déclenchement

• Mode d’installation : Fixe

• Support de montage : Rail DIN

• Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: oui

• Pas de 9 mm : 2

• Hauteur : 85 mm

• Largeur : 18 mm

• Profondeur : 78,5 mm

• Poids du produit : 0,215 kg

• Couleur : White

• Endurance mécanique : 20000 cycle

• Endurance électrique : 10000 cycle

• Type de raccordement : Terminal simple (haut ou bas) 1?25 mm² rigideTerminal simple (haut ou bas) 1?16 mm² souple

• Longueur de dénudage des fils : 14 mm pour haut ou bas connexion

• couple de serrage : 2 N.m haut ou bas

• Protection différentielle : Sans
