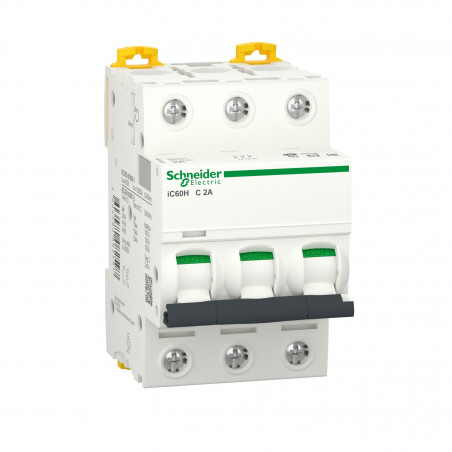

A9F84302 Schneider iC60H disjoncteur triphase Schneider 2A – 3P – courbe C – 70kA – A vis

Caractéristiques principales du Disjoncteur triphasé et Disjoncteur tripolaire Schneider de référence A9F84302 :

• Application : Distribution

• Gamme : Acti 9

• Nom du produit : Acti 9 iC60

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l’appareil : IC60H

• Description des pôles : 3P

• Nombre de pôles protégés : 3

• In courant assigné d’emploi : 2 A

• Type de réseau : CCCA

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Pouvoir de coupure : 10000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-115 kA Icu à <= 180 V CC se conformer à EN/CEI 60947-270 kA Icu à 12…60 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 220…240 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 100?133 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 380…415 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

• Catégorie d’emploi : Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2

• Aptitude au sectionnement : Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Oui se conformer à CEI 60947-2

• Normes : IEC 60898-1EN 60947-2CEI 60947-2EN 60898-1

• Labels qualité : NF

• Complémentaires Fréquence du réseau : 50/60 Hz

• Déclenchement magnétique : 8 x In +/- 20 %

• [Ics] pouvoir assigné de coupure de service en court-circuit : 70 kA 100 % se conformer à EN 60947-2 – 220…240 V CA 50/60 Hz70 kA 100 % se conformer à CEI 60947-2 – 220…240 V CA 50/60 Hz70 kA 100 % se conformer à EN 60947-2 – 380…415 V CA 50/60 Hz70 kA 100 % se conformer à CEI 60947-2 – 380…415 V CA 50/60 Hz7500 A 75 % se conformer à EN 60898-1 – 400 V CA 50/60 Hz7500 A 75 % se conformer à IEC 60898-1 – 400 V CA 50/60 Hz70 kA 100 % se conformer à CEI 60947-2 – 12?133 V CA 50/60 Hz70 kA 100 % se conformer à EN 60947-2 – 12?133 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 – 440 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 – 440 V CA 50/60 Hz15 kA 100 % se conformer à CEI 60947-2 – 125?180 V CC15 kA 100 % se conformer à EN 60947-2 – 125?180 V CC

• Classe de limitation : 3 se conformer à EN 60898-13 se conformer à IEC 60898-1

• [Ui] tension d’isolement : 500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2

• Coupure pleinement apparente : Oui

• Type de commande : Par maneton

• Indication de tension : Signalisation de déclenchement

• Mode d’installation : Fixe

• Support de montage : Rail DIN

• Compatibilité des répartiteur, peigne, jeu de barres : Top or bottom: YES

• Pas de 9 mm : 6

• Hauteur : 85 mm

• Largeur : 54 mm

• Profondeur : 78,5 mm

• Poids du produit : 0,375 kg

• Couleur : White

• Endurance mécanique : 20000 cycle

• Endurance électrique : 10000 cycle

• Type de raccordement : Terminal simple (haut ou bas) 1?25 mm² rigideTerminal simple (haut ou bas) 1?16 mm² souple

• Longueur de dénudage des fils : 14 mm pour haut ou bas connexion

• couple de serrage : 2 N.m top or bottom

• Protection différentielle : Bloc séparé
