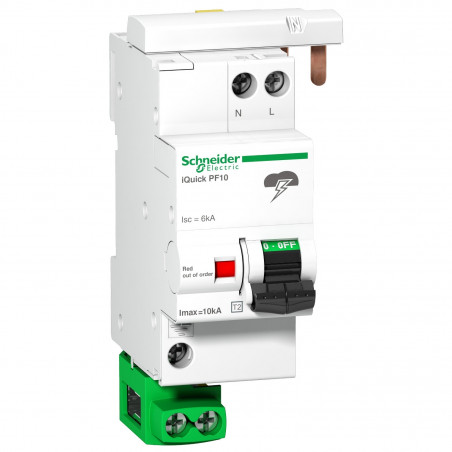

A9L16617 Schneider – Parafoudre phase neutre de type 2 autoprotege – 10kA – report de signalisation

Caractéristiques principales du Parafoudre phase neutre Schneider de référence A9L16617 :

• Gamme : Acti 9

• Nom du produit : Acti 9 PF

• Type de produit ou équipement : Parafoudre

• Nom de l’appareil : IQuick PF

• Application : Distribution

• Description des pôles : 1P + N

• signalisation à distance : Sans

• type de parafoudre : Réseau de distribution électrique

• Schéma de liaison à la terre : TN-STT

• Complémentaires classe de parafoudre : Type 2

• technologie du parafoudre : MOV + GDT

• [Ue] tension assignée d’emploi : 230 V CA (+/- 10 %) à 50/60 Hz

• [In] nominal discharge current : Mode différentiel: 5 kA (L/N)Common mode: 10 kA (N/PE)

• [Imax] maximum discharge current : Mode commun: 10 kA N/PEMode différentiel: 10 kA L/N

• [Uc] tension maximale de service permanent : Mode commun: 275 V N/PEDifferential mode: 275 V L/N

• [Up] niveau de protection en tension maximal : Mode commun <1,5 kV type 2 N/PEMode différentiel <1,5 kV type 2 L/N

• [Ut] surtension temporaire : 337 V L/N 5 s tenue1200 V N/PE 200 ms mode de défaillance en sécurité442 V L/PE 5 s tenue

• [If] courant de suite : 0,1 kA mode commun N/PE

• type de sectionneur : Disjoncteur à commande intégrée – Icu 6 kA

• [Isccr] short-circuit current rating : 6 kA

• [Isccr] short-circuit current rating : double fault : 6 kA

• Mode d’installation : Encliquetable

• Support de montage : Rail DIN

• Pas de 9 mm : 4

• Hauteur : 109,7 mm

• Largeur : 36 mm

• Profondeur : 72,1 mm

• Couleur : Blanc (RAL 9003)

• Temps de réponse : <= 25 ns

• [Ipe] Ground residual current : 1 mA

• Type de raccordement : Borne du type à cage (dessous) 2,5?25 mm²Borne du type à cage (partie supérieure) 2,5?25 mm²

• couple de serrage : 2.5 N.m
