A9L16618 Schneider – Parafoudre triphase + neutre de type 2 autoprotege – 10kA – report de signalisation

127,15 € TTC 105,96 € HT

Parafoudre triphasé + neutre Schneider A9L16618 Ce parafoudre 3P+N de type 2 est installé en tête de tableau électrique quand l’installation n’inclut pas de paratonnerre. Il est positionné en aval du disjoncteur de branchement. Le parafoudre modulaire Schneider A9L16618 est un parafoudre auto protégé avec disjoncteur intégré. Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100) Ce dispositif de protection contre la foudre inclut un indicateur d’état fin de vie en façade du parafoudre. Le voyant mécanique est rouge et la manette est sur OFF quand le parafoudre est à remplacer. Le report à distance de l’état de fonctionnement du parafoudre peut est assuré par l’ajout du module référence A9L16619. Ce parafoudre dispose d’un courant nominal de décharge de 5kA. Il dispose également d’un courant max de décharge de 10kA, Cette valeur correspond à l’intensité max que peut écouler un parafoudre sur un choc de foudre. Ce parasurtenseur est livré avec borne de terre compatible avec un fil de terre section 16mm². Attention, le fil de terre est à commander séparément. L’essentiel sur le parafoudre Schneider A9L16618

Courant nominal de décharge In = 5kA
Courant max de décharge Imax= 10kA
Type 2
parafoudre auto protégé : Oui
Report de signalisation : Oui
Parafoudre non débrochable (à remplacer intégralement)

Questions et réponses Ajouter à la comparaison Supprimer de la comparaison

Ajouter au panier

A9L16618 Schneider - Parafoudre triphase + neutre de type 2 autoprotege - 10kA - report de signalisation

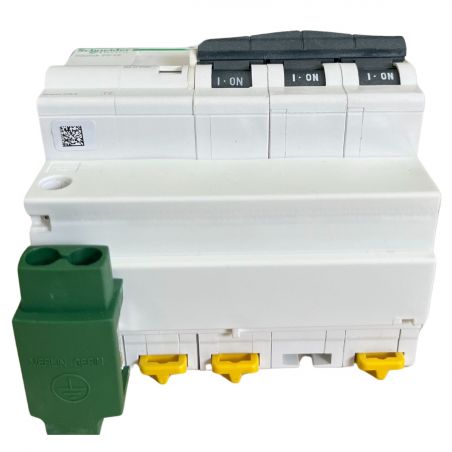

A9L16618 Schneider - Parafoudre triphase + neutre de type 2 autoprotege - 10kA - report de signalisation – Image 2

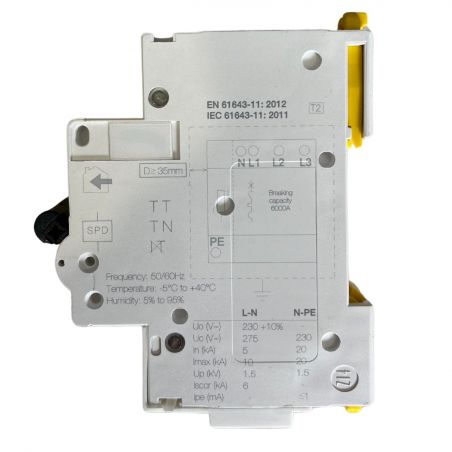

A9L16618 Schneider - Parafoudre triphase + neutre de type 2 autoprotege - 10kA - report de signalisation – Image 3

A9L16618 Schneider – Parafoudre triphase + neutre de type 2 autoprotege – 10kA – report de signalisation

Réf. fabricant : A9L16618

Caractéristiques principales du Parafoudre triphasé + neutre Schneider de référence A9L16618 :

Gamme du produit : Acti 9

Nom du produit : Acti 9 PF

Type de produit ou équipement : Parafoudre

Nom de l’appareil : IQuick PF

Application : Distribution

Description des pôles : 3P + N

signalisation à distance : Sans

type de parafoudre : Réseau de distribution électrique

Schéma de liaison à la terre : TTTN-S

Complémentaires classe de parafoudre : Type 2

technologie du parafoudre : MOV + GDT

[Ue] tension assignée d’emploi : 230/400 V CA (+/- 10 %) à 50/60 Hz

[In] nominal discharge current : Common mode: 20 kA (N/PE)Mode différentiel: 5 kA (L/N)

[Imax] maximum discharge current : Common mode: 20 kA N/PEMode différentiel: 10 kA L/N

[Uc] tension maximale de service permanent : Differential mode: 275 V L/NMode commun: 275 V L/PE

[Up] niveau de protection en tension maximal : Mode commun <1,5 kV type 2 L/PEMode différentiel <1,5 kV type 2 L/N

[Ut] surtension temporaire : 337 V L/N 5 s withstand1200 V N/PE 200 ms mode de défaillance en sécurité442 V L/PE 5 s tenue

[If] courant de suite : 0,1 kA mode commun N/PE

type de sectionneur : Disjoncteur à commande intégrée – Icu 6 kA

[Isccr] short-circuit current rating : 6 kA

[Isccr] short-circuit current rating : double fault : 6 kA

Mode d’installation : Encliquetable

Support de montage : Rail DIN

Pas de 9 mm : 9,8

Hauteur : 106,7 mm

Largeur : 88,4 mm

Profondeur : 74,1 mm

Poids du produit : 640 g

Couleur : Blanc (RAL 9003)

Temps de réponse : <= 25 ns

[Ipe] Ground residual current : 1 mA

Type de raccordement : Borne du type à cage (L/N) 1?16 mm² rigideBorne du type à cage (terre) 10?25 mm² rigideBorne du type à cage (L/N) 1?16 mm² soupleBorne du type à cage (terre) 10?25 mm² soupleBorne du type à cage (L/N) 1?16 mm² flexible avec emboutBorne du type à cage (terre) 10?25 mm² flexible avec embout

Longueur de dénudage des fils : 13 mm

couple de serrage : 2 N.m

Type de produit :: Parafoudre triphasé + neutre
Type de connexion :: À vis
Type de parafoudre :: Type 2
Gamme :: Acti9
Famille :: iQuick PF10
Débrochable :: Non
Polarité :: 3P+N
Auto-protégé :: Oui
Courant maximal de décharge :: 10kA
Courant nominal de décharge :: 5kA
Report de signalisation :: Oui
Certification :: Certifié NF
Pays de fabrication :: Belgique
Garantie :: 18 mois
prix TTC_MKP :: 178,8
actif_MKP :: 1
Coefficient_MKP :: 1,2
Bestseller :: 1
Merchant center :: M
Fiche technique :: https://www.se.com//fr/fr/product/download-pdf/A9L16618
PriceObservatory :: 1
Date disponibilité :: 2025-11-30T00:00+0100
Actif AMA-LER-CDI :: 1
Actif Manomano :: 1
Actif Ebay :: 1
Actif Castorama :: 1

Type de produit :: Parafoudre triphasé + neutre
Type de connexion :: À vis
Type de parafoudre :: Type 2
Gamme :: Acti9
Famille :: iQuick PF10
Débrochable :: Non
Polarité :: 3P+N
Auto-protégé :: Oui
Courant maximal de décharge :: 10kA
Courant nominal de décharge :: 5kA
Report de signalisation :: Oui
Certification :: Certifié NF
Pays de fabrication :: Belgique
Garantie :: 18 mois
