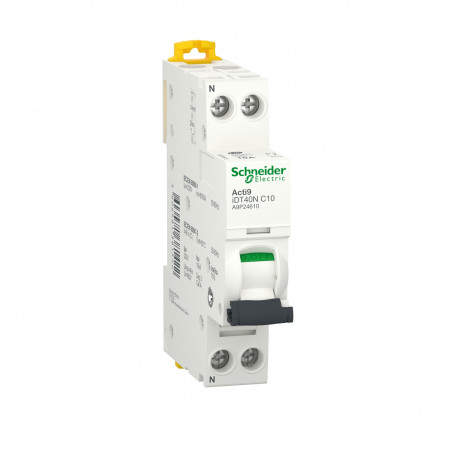

A9P24610 Schneider – Disjoncteur 10A – phase neutre 1P+N – Courbe C – 10kA – Bornes a vis – Schneider IDT40N

Principales Gamme Acti9
Nom du produit Acti9 iDT40
Type de produit ou équipement Disjoncteur miniature
Nom de l’appareil IDT40N
Application Distribution
Description des pôles 1P + N
Nombre de pôles protégés 1
Position du pôle neutre Gauche
In courant assigné d’emploi 10 A
Type de réseau CA
Type de déclencheur Thermique-magnétique
Courbe de déclenchement C
Pouvoir de coupure 6000 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-110 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
Aptitude au sectionnement Oui se conformer à EN/CEI 60947-2
Labels qualité NF
Complémentaires Fréquence du réseau 50 Hz
[Ue] tension assignée d’emploi 230 V CA 50 Hz
limite de déclenchement magnétique 5…10 x In se conformer à EN/CEI 60898-18 x In +/- 20 % se conformer à EN/CEI 60947-2
[Ics] pouvoir de coupure de service 6000 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-17,5 kA 75 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
Classe de limitation 3 conforming to EN/IEC 60898-1
[Ui] tension d’isolement 400 V CA 50 Hz se conformer à EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs 4 kV se conformer à EN/CEI 60947-2
Coupure pleinement apparente Oui
Type de commande Par maneton
Indication de tension Indication ON/OFF
Mode d’installation Encliquetable
Support de montage Rail DIN
Pas de 9 mm 2
Hauteur 85 mm
Largeur 18 mm
Profondeur 74 mm
Poids du produit 120 g
Couleur White
Endurance mécanique 20000 cycle
Endurance électrique 20000 cycle
Verrouillages optionnels Dispositif de cadenassage
connexion À vis
position de verrouillage Vis
Type de raccordement Borne du type à cage haut ou bas1…10 mm² soupleBorne du type à cage haut ou bas1…16 mm² rigide
Longueur de dénudage des fils 14 mm for top or bottom connection
couple de serrage 2 N.m top or bottom
Protection différentielle Bloc séparé
