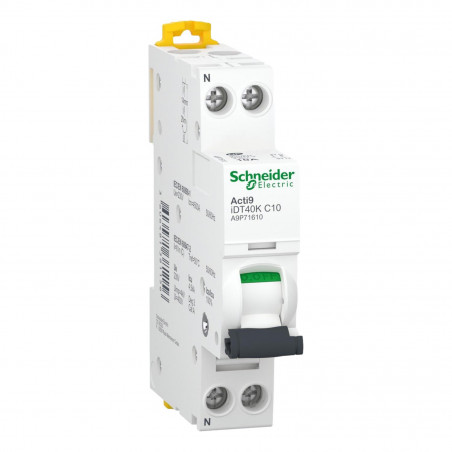

A9P71610 disjoncteur phase neutre – 1P+N – 10A – courbe C – A vis – Schneider Electric Acti9 iDT40K

Caractéristiques principales du Disjoncteur phase neutre Schneider de référence A9P71610 :

• Gamme : Acti9

• Nom du produit : Acti9 iDT40K

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l’appareil : IDT40K

• Application : Distribution

• Description des pôles : 1P + N

• Nombre de pôles protégés : 1

• Position du pôle neutre : Gauche

• In courant assigné d’emploi : 10 A

• Type de réseau : CA

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Pouvoir de coupure : 4500 A Icn at 230 V AC 50 Hz conforming to EN/IEC 60898-14,5 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2

• Aptitude au sectionnement : Oui se conformer à EN/CEI 60947-2

• Labels qualité : NF

• Complémentaires Fréquence du réseau : 50 Hz

• [Ue] tension assignée d’emploi : 230 V CA 50 Hz

• limite de déclenchement magnétique : 5…10 x In se conformer à EN/CEI 60898-18 x In +/- 20 % se conformer à EN/CEI 60947-2

• [Ics] pouvoir de coupure de service : 4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-14,5 kA 100 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2

• Classe de limitation : 3 se conformer à EN/CEI 60898-1

• [Ui] tension d’isolement : 400 V CA 50 Hz se conformer à EN/CEI 60947-2

• [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-2

• Coupure pleinement apparente : Oui

• Type de commande : Par maneton

• Indication de tension : Indication ON/OFF

• Mode d’installation : Encliquetable

• Support de montage : Rail DIN

• Pas de 9 mm : 2

• Hauteur : 85 mm

• Largeur : 18 mm

• Profondeur : 74 mm

• Poids du produit : 115 g

• Couleur : Blanc

• Endurance mécanique : 20000 cycle

• Endurance électrique : 20000 cycle

• Verrouillages optionnels : Dispositif de cadenassage

• connexion : À vis

• position de verrouillage : Vis

• Type de raccordement : Borne du type à cage haut ou bas1?10 mm² soupleBorne du type à cage haut ou bas1?16 mm² rigide

• Longueur de dénudage des fils : 14 mm pour haut ou bas connexion

• couple de serrage : 2 N.m top or bottom

• Protection différentielle : Bloc séparé
