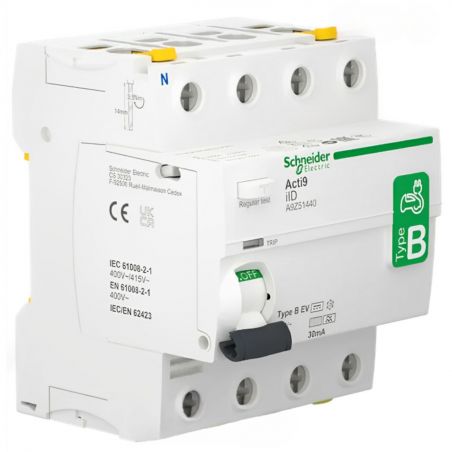

A9Z51440 – Interrupteur differentiel tetrapolaire 30mA – 40A – Type B – Schneider Acti9 iID

Principales Gamme
Acti9
Nom du produit
Acti9 iID
Type de produit ou équipement
Interrupteur différentiel
Nom de l’appareil
IID
Application
Chargeur véhicule électrique
Description des pôles
4P
Position du pôle neutre
Gauche
In courant assigné d’emploi
40 A
Type de réseau
CA
Sensibilité du différentiel
30 mA
Temporisation
Instantané
Type
Type B-EV (Electric Vehicle)
Labels qualité
VDENFIMQKEMA
Complémentaires Position de l’appareillage dans l’installation
DépartGroupe d’arrivées
Fréquence du réseau
50 Hz
[Ue] tension assignée d’emploi
400 V AC 50 Hz
Pouvoir assigné de coupure et fermeture
Idm 1500 AIm 1500 A
Courant nominal de court-circuit conditionnel
10 kA
[Ui] tension d’isolement
500 V
[Uimp] tension assignée de tenue aux chocs
6 kV
Coupure pleinement apparente
Oui
Type de commande
Par maneton
Signalisation locale
signalisation de déclenchement indication ON/OFF
Mode d’installation
Encliquetable

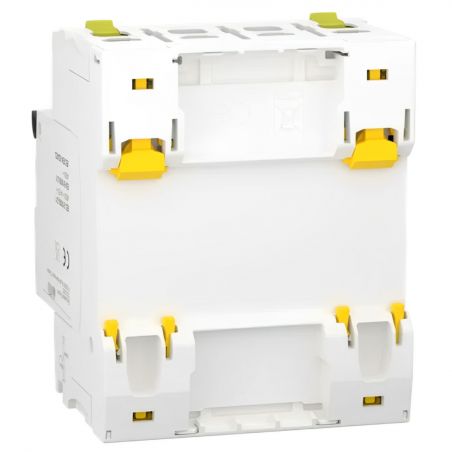

Support de montage
Rail DIN
Pas de 9 mm
8
Hauteur
88 mm
Largeur
72 mm
Profondeur
79 mm
Poids du produit
415 g
Couleur
Blanc
Endurance mécanique
20000 cycle
Endurance électrique
15000 cycle
Verrouillages optionnels
Dispositif de cadenassage

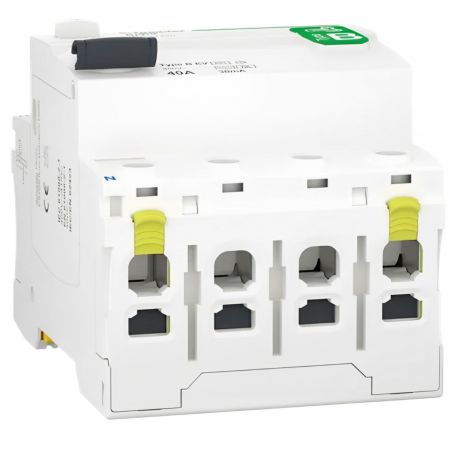

Type de raccordement
Double terminal front 1…35 mm² rigidDouble terminal front 1…25 mm² flexibleDouble terminal front 1…25 mm² flexible with ferruleDouble terminal back 1…25 mm² rigidDouble terminal back 1…16 mm² flexibleDouble terminal back 1…16 mm² flexible with ferrule

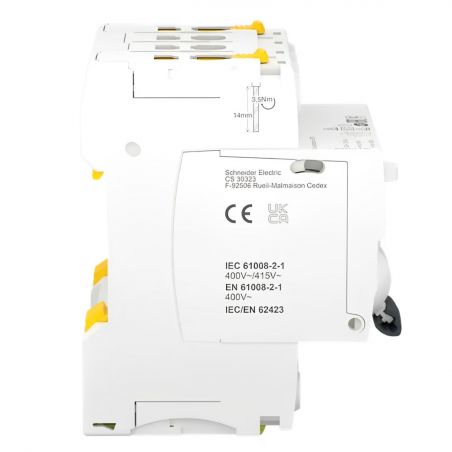

Longueur de dénudage des fils
14 mm pour haut ou bas connexion
couple de serrage
3,5 N.m haut ou bas
