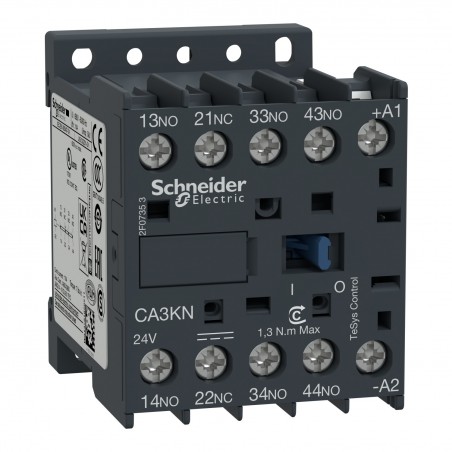

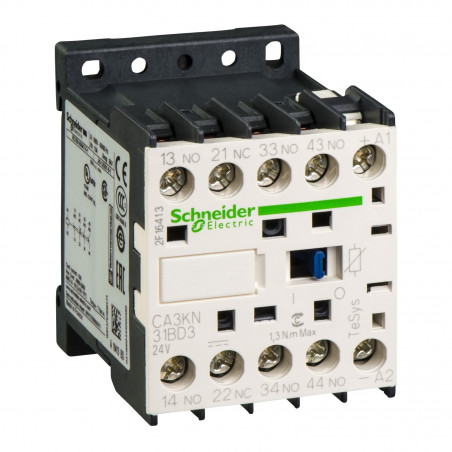

CA3KN31BD3 Schneider – Contacteur tetrapolaire – 3NO+1NF – 10A – Bobine 24Vcc – Vis – CA3KN

Caractéristiques principales du Contacteur auxiliaire Schneider CA3KN31BD3 :

• Gamme : TeSys

• Nom du produit : TeSys CAK

• Type de produit ou équipement : Relais inverseur pour VMC

• Nom de l’appareil : CA3K

• application du contacteur : Télécommande

• Catégorie d’emploi : DC-13AC-15

• composition des pôles : 3 NO + 1 NF

• [Ue] tension assignée d’emploi : <= 690 V <= 400 Hz

• type de circuit de commande : CC standard

• tension circuit de commande : 24 V CC

• Complémentaires technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé

• [Ith] courant thermique conventionnel : 10 A à <50 °C

• pouvoir nominal d’enclenchement Irms : 110 A se conformer à CEI 60947

• calibre du fusible à associer : 10 A gG se conformer à CEI 6094710 A gG se conformer à VDE 0660

• [Ui] tension assignée d’isolement : 690 V se conformer à CEI 60947750 V se conformer à VDE 0110 gr C690 V se conformer à BS 5424600 V se conformer à CSA C22.2 No 14

• Support de montage : RailPlatine

• mode de raccordement : Borniers à vis-étrier 1 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 2 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 1 câble(s) 0,75?4 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,75?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 0,34?1,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,34?1,5 mm²souple sans extrémité de câble

• couple de serrage : 1,3 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mm1,3 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°2 6 mm

• plage de tension du circuit de commande : Opérationnel: 0,8?1,15 Uc (à <50 °C)Perte de niveau: 0,1 à 0,75 Uc (à <50 °C)

• Temps de fonctionnement : 10 ms désexcitation bobine + ouverture “F”30?40 ms excitation bobine + fermeture “F”15 ms désexcitation bobine + fermeture “O”25?35 ms excitation bobine + ouverture “O”

• Endurance mécanique : 20 Mcycles

• vitesse de commande maxi : 10000 cyc/h

• immunité aux micro coupures : 2 ms

• consommation moyenne à l’appel en W : 3 W (à 20 °C)

• consommation moyenne au maintien en W : 3 W à 20 °C

• dissipation thermique : 3 W

• tension de commutation minimale : 17 V

• courant commuté minimum : 5 mA

• distance de non-recouvrement : 0,5 mm

• résistance d’isolement : > 10 M?

• Hauteur : 58 mm

• Largeur : 45 mm

• Profondeur : 57 mm

• Poids du produit : 0,225 kg
