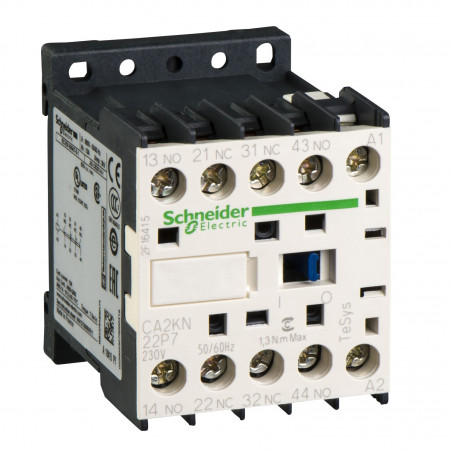

CA4KN22BW3 Schneider – Contacteur tetrapolaire – 2NO+2NF – 10A – Bobine 24Vcc – Vis – CA4KN

Caractéristiques principales du Contacteur auxiliaire Schneider CA4KN22BW3 :

• Gamme : TeSys

• Nom du produit : TeSys CAK

• Type de produit ou équipement : Relais inverseur pour VMC

• Nom de l’appareil : CA4K

• application du contacteur : Télécommande

• Catégorie d’emploi : DC-13AC-15

• composition des pôles : 2F+2O

• [Ue] tension assignée d’emploi : <= 690 V <= 400 Hz

• type de circuit de commande : CC basse consommation

• tension circuit de commande : 24 V CC

• Complémentaires technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé

• [Ith] courant thermique conventionnel : 10 A à <50 °C

• pouvoir nominal d’enclenchement Irms : 110 A se conformer à CEI 60947

• calibre du fusible à associer : 10 A gG se conformer à CEI 6094710 A gG se conformer à VDE 0660

• [Ui] tension assignée d’isolement : 690 V se conformer à CEI 60947750 V se conformer à VDE 0110 gr C690 V se conformer à BS 5424600 V se conformer à CSA C22.2 No 14

• Support de montage : RailPlatine

• mode de raccordement : Screw clamp terminals 1 cable(s) 1.5?4 mm²solidScrew clamp terminals 2 cable(s) 1.5?4 mm²solidBorniers à vis-étrier 1 câble(s) 0,75?4 mm²souple avec extrémité de câbleScrew clamp terminals 2 cable(s) 0.75?4 mm²flexible without cable endBorniers à vis-étrier 1 câble(s) 0,34?1,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,34?1,5 mm²souple sans extrémité de câble

• couple de serrage : 1.3 N.m – on screw clamp terminals – with screwdriver flat Ø 6 mm1,3 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°2 6 mm

• plage de tension du circuit de commande : Perte de niveau: 0,1 à 0,75 Uc (à <50 °C)Opérationnel: 0,7?1,3 Uc (à <50 °C)

• Temps de fonctionnement : 10…20 ms coil de-energisation and NO opening15?25 ms désexcitation bobine + fermeture “O”30?40 ms excitation bobine + fermeture “F”25?35 ms excitation bobine + ouverture “O”

• Endurance mécanique : 30 Mcycles

• vitesse de commande maxi : 6000 cyc/h

• immunité aux micro coupures : 2 ms

• consommation moyenne à l’appel en W : 1,8 W (à 20 °C)

• consommation moyenne au maintien en W : 1,8 W à 20 °C

• dissipation thermique : 1,8 W

• tension de commutation minimale : 17 V

• courant commuté minimum : 5 mA

• distance de non-recouvrement : 0.5 mm

• résistance d’isolement : > 10 M?

• Hauteur : 58 mm

• Largeur : 45 mm

• Profondeur : 57 mm

• Poids du produit : 0,235 kg
