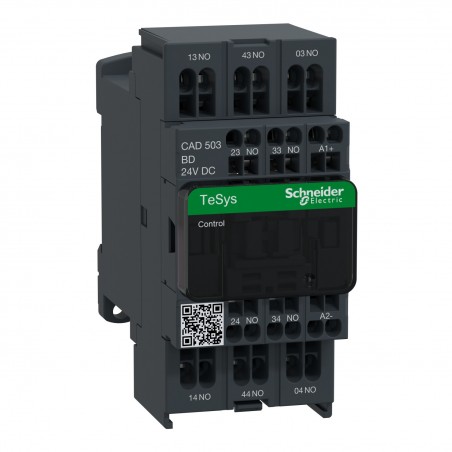

CAD503BD Schneider – Contacteur 5P – 5NO – 10A – Bobine 24Vcc – Auto – CAD50

Caractéristiques principales du Contacteur auxiliaire Schneider CAD503BD :

• Gamme : TeSys

• Nom du produit : TeSys CAD

• Type de produit ou équipement : Relais inverseur pour VMC

• Nom de l’appareil : CAD

• application du contacteur : Télécommande

• Complémentaires Catégorie d’emploi : DC-13AC-15AC-14

• composition des pôles : 5 NO

• [Ue] tension assignée d’emploi : <= 690 V CA 25…400 Hz

• type de circuit de commande : CC standard

• tension circuit de commande : 24 V CC

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947

• [Ith] courant thermique conventionnel : 10 A à <60 °C

• pouvoir nominal d’enclenchement Irms : 140 A CA se conformer à IEC 60947-5-1250 A CC se conformer à IEC 60947-5-1

• [Icw] courant assigné de courte durée admissible : 100 A – 1s120 A – 500 ms140 A – 100 ms

• calibre du fusible à associer : 10 A gG se conformer à IEC 60947-5-1

• [Ui] tension assignée d’isolement : 600 V UL certifié600 V CSA certifié690 V se conformer à IEC 60947-5-1

• Support de montage : RailPlatine

• mode de raccordement : Bornes à ressort 1 câble(s) 1?2,5 mm²souple sans extrémité de câbleBornes à ressort 2 câble(s) 1?2,5 mm²souple sans extrémité de câbleBornes à ressort 1 câble(s) 1?2,5 mm²rigide sans extrémité de câbleBornes à ressort 2 câble(s) 1?2,5 mm²rigide sans extrémité de câble

• plage de tension du circuit de commande : 0,1 à 0,25 Uc -40?70 °C perte de niveau CC0,7 à 1,25 Uc -40?60 °C opérationnel CC1…1.25 Uc 60?70 °C opérationnel CC

• Temps de fonctionnement : 53?72 ms excitation bobine + fermeture “F”16?24 ms désexcitation bobine + ouverture “F”

• Endurance mécanique : 30 Mcycles

• vitesse de commande maxi : 180 cyc/mn

• constante de temps : 28 ms

• consommation moyenne à l’appel en W : 5,4 W (à 20 °C)

• consommation moyenne au maintien en W : 5,4 W à 20 °C

• tension de commutation minimale : 17 V

• courant commuté minimum : 5 mA

• temps de non-chevauchement : 1,5 ms sur excitation entre contact NC + NO1,5 ms sur désexcitation entre contact NC + NO

• résistance d’isolement : > 10 M?

• Robustesse mécanique : Chocs relais de contrôle ouvert: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs relais de contrôle fermé: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Vibrations relais de contrôle ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Vibrations relais de contrôle fermé: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6

• Hauteur : 99 mm

• Largeur : 45 mm

• Profondeur : 93 mm

• Poids du produit : 0,58 kg
