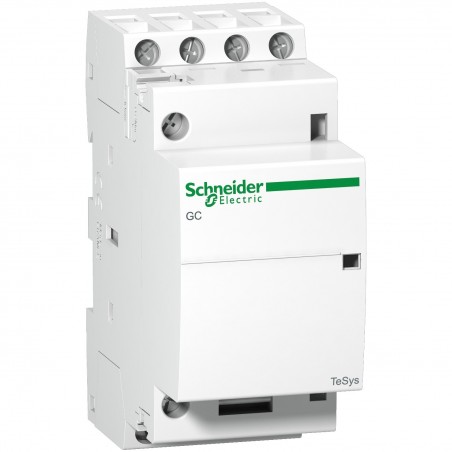

GC1640M5 Schneider – Contacteur tetrapolaire – 4NO – 16A – Bobine 220 a 240Vca – Vis

Caractéristiques principales du Contacteur modulaire Schneider GC1640M5 :

• Gamme : TeSys

• Nom du produit : TeSys GC

• Type de produit ou équipement : Contacteur modulaire

• Nom de l’appareil : GC16

• application du contacteur : ÉclairageCommande moteur (AC-3)Chaleur

• Complémentaires Catégorie d’emploi : AC-7AAC-7B

• Description des pôles : 4P

• power pole contact composition : 4F

• [Ue] tension assignée d’emploi : <= 250 V CA

• [Ie] courant assigné d’emploi : 16 A AC-7A5 A AC-7B

• Position de montage : 30°/verticale

• type de circuit de commande : AC at 50 Hz

• tension circuit de commande : 220…240 V CA 50 Hz

• [Uimp] tension assignée de tenue aux chocs : 4 kV

• [Ith] courant thermique conventionnel : 16 A à <50 °C pour circuit de puissance

• pouvoir nominal d’enclenchement Irms : 40 A à 400 V CA pour circuit de puissance se conformer à CEI 61095

• pouvoir assigné de coupure : 40 A à 400 V pour circuit de puissance se conformer à CEI 61095

• [Icw] courant assigné de courte durée admissible : 128 A à <40 °C – 10 s pour circuit de puissance40 A à <40 °C – 30 s pour circuit de puissance

• calibre du fusible à associer : 16 A GL à <= 440 V pour circuit de puissance

• impédance moyenne : 2,5 mOhm – Ith 16 A 50 Hz pour circuit de puissance

• [Ui] tension d’isolement : 500 V se conformer à CEI 61095500 V se conformer à VDE 0110

• Endurance électrique : AC-7A: 100000 cycleAC-7B: 100000 cycle

• puissance dissipée par pôle : 0,65 W

• Type de commande : Contrôle à distance

• Mode d’installation : Encliquetable

• Support de montage : Rail DIN

• Normes : IEC 60947-5CEI 61095

• mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1,5 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1,5 mm²rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 6 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 6 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1,5 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 6 mm²rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 4 mm²rigide sans extrémité de câble

• couple de serrage : Télécommande: 0,8 N.m – sur borniers à vis-étrierCircuit de puissance: 0,8 N.m – sur borniers à vis-étrier

• Temps de fonctionnement : 10?25 ms ouverture10?30 ms fermeture

• Endurance mécanique : 1000000 cycle

• vitesse de commande maxi : 300 cyc/h à <50 °C

• plage de tension du circuit de commande : Perte de niveau: 0,2 à 0,75 Uc à 50 Hz (à <50 °C)Opérationnel: 0,85?1,1 Uc à 50 Hz (à <50 °C)

• puissance d’appel en VA : 34 VA 50 Hz (à 20 °C)

• consommation moyenne au maintien en VA : 4,6 VA 50 Hz (à 20 °C)

• dissipation thermique : 1,6 W à 50/60 Hz
