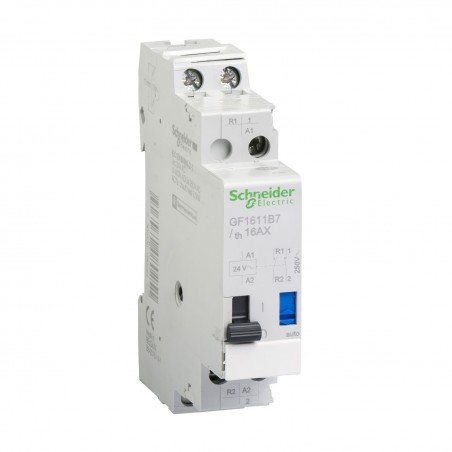

GF1611B7 Schneider – Telerupteur – bobine 24V 50/60Hz – 1O+1F 16A – TeSys GF16

Caractéristiques principales du Télérupteur inverseur Schneider GF1611B7 :

• Gamme : TeSys

• Nom du produit : TeSys GF

• Type de produit ou équipement : Télérupteur

• Nom de l’appareil : GF16

• Catégorie d’emploi : AC-1

• Description des pôles : 2P

• composition des pôles : 1F+1O

• [Ie] courant assigné d’emploi : 16 A AC-1

• [Ue] tension assignée d’emploi : 250 V CA 50/60 Hz

• courant temporaire admissible : 320 A à <40 °C 1s48 A à <40 °C 30 s96 A à <40 °C 10 s

• Position de montage : +/- 90° par rapport au plan vertical

• type de circuit de commande : CA à 50/60 Hz

• tension circuit de commande : 24 V CA 50/60 Hz

• Mode d’installation : Encliquetable

• Support de montage : Rail DIN symétrique 35 mm

• Complémentaires [Ith] courant thermique conventionnel : 16 A à <50 °C

• impédance moyenne : 4 mOhm à 50 Hz – Ith 16 A

• [Ui] tension d’isolement : 400 V se conformer à IEC 60947-5-1400 V se conformer à VDE 0110

• [Uimp] tension assignée de tenue aux chocs : 4 kV en enveloppe

• mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 1,5 mm² rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 2,5 mm² souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 2,5 mm² souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1,5 mm² souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1,5 mm² rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 2,5 mm² souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 0,5?6 mm² souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 0,5?6 mm² souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 0,5?6 mm² rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 0,5?4 mm² souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 0,5?4 mm² souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 0,5?4 mm² rigide sans extrémité de câble

• Couple de serrage : Télécommande: 0,8 N.m – sur borniers à vis-étrierCircuit de puissance: 0,8 N.m – sur borniers à vis-étrier

• Temps de fonctionnement : 70 ms fermeture70 ms ouverture

• vitesse de commande maxi : 900 cyc/h

• plage de tension du circuit de commande : 0,85?1,1 Uc à <50 °C 50/60 Hz

• Durée de l’impulsion : >= 70 ms

• consommation moyenne en VA : 19 VA CA 50 Hz à à Uc à 20 ºC

• puissance dissipée par pôle : 1 W

• Endurance mécanique : 1 Mcycles

• durée de vie électrique : 100000 cycle AC-22200000 cycle AC-21

• Pas de 9 mm : 2

• Hauteur : 81 mm

• Largeur : 18 mm

• Profondeur : 64 mm

• Poids du produit : 0,11 kg

• Quantité du lot : Jeu de 12
