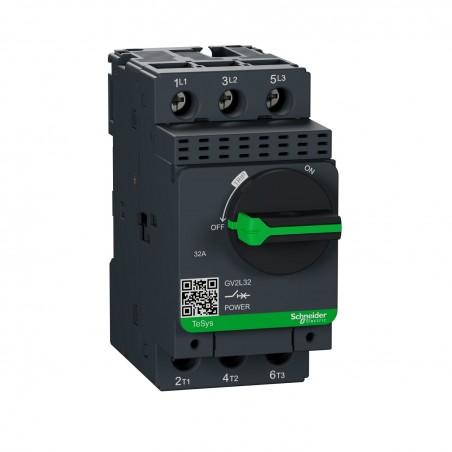

GV2L32 TeSys GV2L – disjoncteur moteur Schneider – 32A – 3P 3d – declencheur magnetique sans thermique

Caractéristiques principales du Disjoncteur moteur Schneider GV2L32 :

• Gamme : TeSys

• Nom du produit : TeSys GV2

• Type de produit ou équipement : Disjoncteur

• Nom de l’appareil : GV2L

• Application : Moteur

• Description des pôles : 3P

• Type de réseau : CA

• Catégorie d’emploi : Catégorie A se conformer à CEI 60947-2AC-3 se conformer à IEC 60947-4-1

• fréquence réseau : 50/60 Hz se conformer à CEI 60947-2

• Pouvoir de coupure : 4 kA Icu à 690 V CA 50/60 Hz se conformer à CEI 60947-210 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-220 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-250 kA Icu à 400/415 V CA 50/60 Hz se conformer à CEI 60947-250 kA Icu à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2

• [Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 690 V CA 50/60 Hz se conformer à CEI 60947-2100 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-275 % at 440 V AC 50/60 Hz conforming to IEC 60947-275 % at 500 V AC 50/60 Hz conforming to IEC 60947-250 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2

• Type de déclencheur : Magnétique

• Courant de déclenchement magnétique : 416 A

• Complémentaires mode de fixation : Rail DIN symétrique 35 mm: pincéPanel: screwed (with 2 x M4 screws)

• position de montage : Toutes positions

• Puissance moteur kW : 15 kW à 400/415 V CA 50/60 Hz18,5 kW à 500 V CA 50/60 Hz22 kW à 690 V CA 50/60 Hz

• Type de commande : Bouton rotatif

• [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz se conformer à CEI 60947-2

• [Ui] tension assignée d’isolement : 690 V CA 50/60 Hz se conformer à CEI 60947-2

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-2

• puissance dissipée par pôle : 1,8 W

• Endurance mécanique : 100000 cycle

• Durée de vie électrique : 100000 cycle pour AC-3 à 415 V

• Vitesse de commande maximale : 40 cyc/h

• service assigné : Continu se conformer à IEC 60947-4-1

• mode de raccordement : Screw clamp terminals 2 cable(s) 1?6 mm² solidScrew clamp terminals 2 cable(s) 1.5?6 mm² flexible without cable endScrew clamp terminals 2 cable(s) 1?4 mm² flexible with cable end

• couple de serrage : 1,7 N.m sur borniers à vis-étrier

• robustesse mécanique : Chocs: 30 Gn se conformer à CEI 60068-2-27Vibrations: 5 Gn, 5 à 150 Hz se conformer à CEI 60068-2-6

• Aptitude au sectionnement : Oui se conformer à CEI 60947-1

• Hauteur : 89 mm

• Largeur : 45 mm

• Profondeur : 97 mm

• Poids du produit : 0,33 kg
