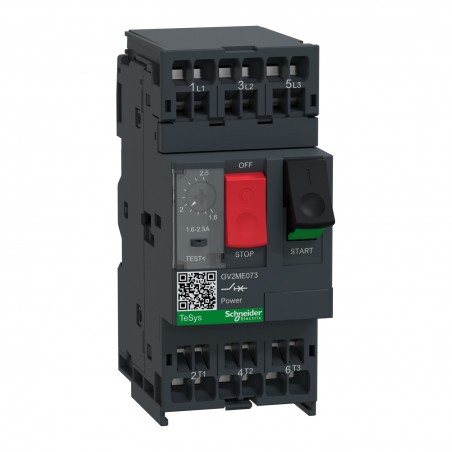

GV2ME073 – disjoncteur moteur Schneider GV2ME – 1,6 a 2,5A – 3P 3d – declencheur magneto-thermique avec bornes automatiques

Caractéristiques principales du Disjoncteur moteur Schneider GV2ME073 :

• Gamme : TeSys

• Nom du produit : TeSys GV2

• Type de produit ou équipement : Disjoncteur

• Nom de l’appareil : GV2ME

• Application : Moteur

• Type de déclencheur : Thermique-magnétique

• Complémentaires Description des pôles : 3P

• Type de réseau : CA

• Catégorie d’emploi : AC-3 se conformer à IEC 60947-4-1Catégorie A se conformer à CEI 60947-2

• fréquence réseau : 50/60 Hz se conformer à IEC 60947-4-1

• mode de fixation : Rail DIN symétrique 35 mm: pincéPanneau: vissé (avec plaque adaptatrice)

• position de montage : Toutes positions

• Puissance moteur kW : 0,75 kW à 400/415 V CA 50/60 Hz1,1 kW à 500 V CA 50/60 Hz

• Pouvoir de coupure : 100 kA Icu à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2100 kA Icu à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2100 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-2100 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-23 kA Icu à 690 V CA 50/60 Hz se conformer à CEI 60947-2

• [Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 500 V CA 50/60 Hz se conformer à CEI 60947-2100 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2100 % à 440 V CA 50/60 Hz se conformer à CEI 60947-2100 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-275 % à 690 V CA 50/60 Hz se conformer à CEI 60947-2

• Type de commande : Bouton-poussoir

• [In] courant assigné d’emploi : 2,5 A

• thermal protection adjustment range : 1.6?2.5 A

• Courant de déclenchement magnétique : 33,5 A

• [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz se conformer à CEI 60947-2

• [Ui] tension assignée d’isolement : 690 V CA 50/60 Hz se conformer à CEI 60947-2

• [Ith] courant thermique conventionnel : 2,5 A se conformer à IEC 60947-4-1

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-2

• puissance dissipée par pôle : 2,5 W

• Endurance mécanique : 100000 cycle

• Durée de vie électrique : 100000 cycle pour AC-3 à 440 V

• Vitesse de commande maximale : 25 cyc/h

• service assigné : Continu se conformer à IEC 60947-4-1

• Aptitude au sectionnement : Yes conforming to IEC 60947-1

• sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1

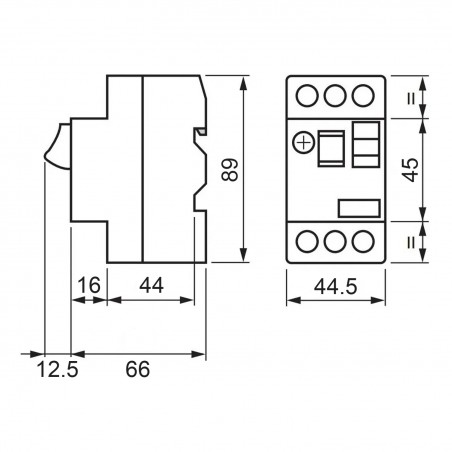

• Hauteur : 101 mm

• Largeur : 45 mm

• Profondeur : 78,5 mm

• Poids du produit : 0,28 kg
