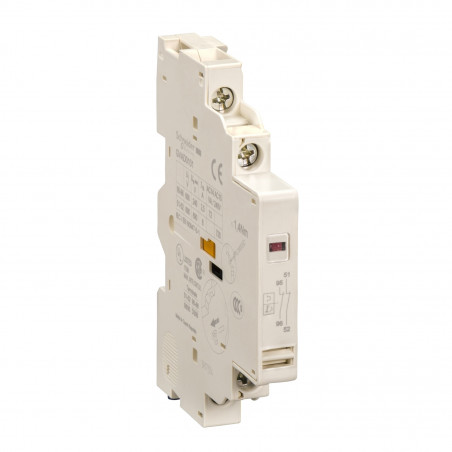

GVAD0110 Schneider TeSys GV – contact auxiliaire instantane 1NO+1NF + signalisation defauts

Principales Gamme TeSys
Nom de l’appareil GVAD
Type de produit ou équipement Bloc de contact auxiliaire
Accessoires associés GV2MEGV2LGV3PGV2PGV3LGV2LEGV2RT
Emplacement de montage Côté gauche
manœuvre des contacts auxiliaires Signal de défaut 1 “O”
composition des pôles 1F+1O
Complémentaires [Ui] tension assignée d’isolement 690 V se conformer à CEI 60947-1300 V se conformer à UL 508300 V se conformer à CSA C22.2 No 14
[Ue] tension assignée d’emploi 48 à 690 V CA24…240 V DC
[Ith] courant thermique conventionnel 6 A2,5 A pour signal défaut
type de protection GB2CB…disjoncteurFusible gG 10 A
Endurance mécanique 100000 cycle
courant commuté minimum 5 mA
tension de commutation minimale 17 V
puissance assignée d’emploi en VA 300 VA à 48 V AC-15 – durabilité électrique: 100000 cycle414 VA à 690 V AC-15 – durabilité électrique: 100000 cycle500 VA à 110…127 V AC-15 – durabilité électrique: 100000 cycle500 VA à 500 V AC-15 – durabilité électrique: 100000 cycle650 VA à 440 V AC-15 – durabilité électrique: 100000 cycle720 VA à 230…240 V AC-15 – durabilité électrique: 100000 cycle850 VA à 380…415 V AC-15 – durabilité électrique: 100000 cycle36 VA à 24 V AC-14 – durabilité électrique: 1000 cycle48 VA à 48 V AC-14 – durabilité électrique: 1000 cycle72 VA à 110…127 V AC-14 – durabilité électrique: 1000 cycle
puissance assignée d’emploi en W 120 W à 240 V DC-13 – durabilité électrique: 100000 cycle140 W à 110 V DC-13 – durabilité électrique: 100000 cycle140 W à 24 V DC-13 – durabilité électrique: 100000 cycle180 W à 60 V DC-13 – durabilité électrique: 100000 cycle240 W à 48 V DC-13 – durabilité électrique: 100000 cycle15 W à 48 V DC-13 – durabilité électrique: 1000 cycle24 W à 24 V DC-13 – durabilité électrique: 1000 cycle9 W à 60 V DC-13 – durabilité électrique: 1000 cycle
couple de serrage 1,4 N.m – sur borniers à vis-étrier
Hauteur 89 mm
Largeur 9,3 mm
Profondeur 66 mm
Poids du produit 0,055 kg
