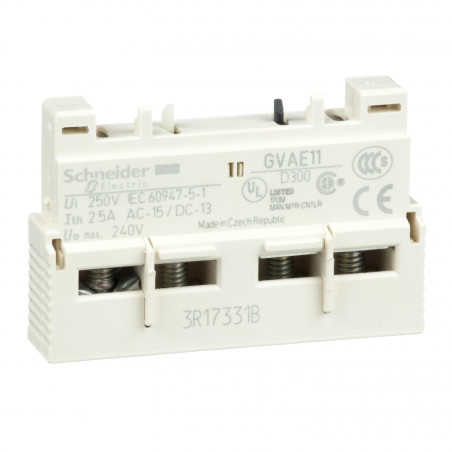

GVAE11 Schneider TeSys GV – contact auxiliaire instantanes pour disjoncteur moteur – 1NO+1NF

Principales Gamme TeSys
Nom de l’appareil GVAE
Type de produit ou équipement Bloc de contact auxiliaire
Accessoires associés GV2PGV2RTGV2MEGV3LGV2LEGV3PGV2L
Emplacement de montage Avant
composition des pôles 1F+1O
Quantité du lot Lot de 10
Complémentaires [Ui] tension assignée d’isolement 300 V se conformer à UL 508300 V se conformer à CSA C22.2 No 14250 V se conformer à CEI 60947-1
[Ue] tension assignée d’emploi 24…240 V CA24 à 60 V CC
[Ith] courant thermique conventionnel 2,5 A
type de protection Fusible gG 10 ADisjoncteur GB2CB06 10 A
Endurance mécanique 100000 cycle
courant commuté minimum 5 mA
tension de commutation minimale 17 V
puissance assignée d’emploi en VA 120 VA à 110…120 V AC-15 – durabilité électrique: 100000 cycle120 VA à 230…240 V AC-15 – durabilité électrique: 100000 cycle48 VA à 24 V AC-15 – durabilité électrique: 100000 cycle60 VA à 48 V AC-15 – durabilité électrique: 100000 cycle
puissance assignée d’emploi en W 15 W à 48 V DC-13 – durabilité électrique: 100000 cycle24 W à 24 V DC-13 – durabilité électrique: 100000 cycle9 W à 60 V DC-13 – durabilité électrique: 100000 cycle
couple de serrage 1,4 N.m – sur borniers à vis-étrier
Hauteur 11 mm
Largeur 45 mm
Profondeur 29 mm
Poids du produit 0,02 kg
