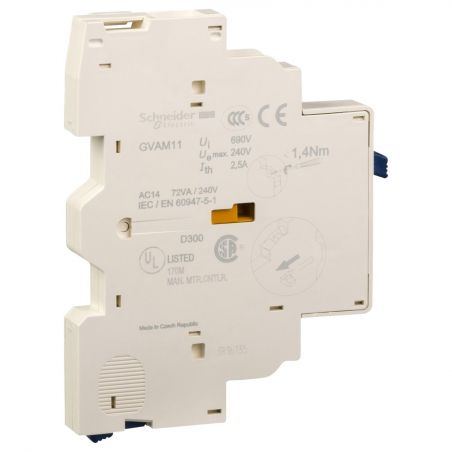

GVAM11 Schneider TeSys GV – contact auxiliaire – signalisation de court-circuit – 1OF

Principales Gamme TeSys
Nom de l’appareil GVAM
Type de produit ou équipement Bloc de contact auxiliaire
Accessoires associés GV2LGV2MEGV2RTGV3LGV2PGV3PGV2LE
Compatibilité de gamme TeSys GV2 GV2 disjoncteurTeSys GV3 GV3P disjoncteurTeSys GV3 GV3L disjoncteur
Emplacement de montage Côté gauche
manœuvre des contacts auxiliaires Signal de court-circuit 1 F/O
composition des pôles 1 F/O
Complémentaires [Ui] tension assignée d’isolement 690 V se conformer à CEI 60947-1300 V se conformer à UL 508300 V se conformer à CSA C22.2 No 14
[Ue] tension assignée d’emploi 24…240 V CA24 à 60 V CC
[Ith] courant thermique conventionnel 2,5 A pour signal défaut
type de protection GB2CB…disjoncteurFusible gG 10 A
Endurance mécanique 100000 cycle
courant commuté minimum 5 mA
tension de commutation minimale 17 V
puissance assignée d’emploi en VA 36 VA à 24 V AC-14 – durabilité électrique: 1000 cycle à 1,5 A48 VA à 48 V AC-14 – durabilité électrique: 1000 cycle à 1 A72 VA à 110…127 V AC-14 – durabilité électrique: 1000 cycle à 0,5 A72 VA à 230…240 V AC-14 – durabilité électrique: 1000 cycle à 0,3 A
puissance assignée d’emploi en W 120 W à 240 V DC-13 – durabilité électrique: 100000 cycle140 W à 110 V DC-13 – durabilité électrique: 100000 cycle140 W à 24 V DC-13 – durabilité électrique: 100000 cycle180 W à 60 V DC-13 – durabilité électrique: 100000 cycle240 W à 48 V DC-13 – durabilité électrique: 100000 cycle15 W à 48 V DC-13 – durabilité électrique: 1000 cycle24 W à 24 V DC-13 – durabilité électrique: 1000 cycle9 W à 60 V DC-13 – durabilité électrique: 1000 cycle
couple de serrage 1,4 N.m – sur borniers à vis-étrier
Hauteur 89 mm
Largeur 9,3 mm
Profondeur 66 mm
Poids du produit 0,055 kg
