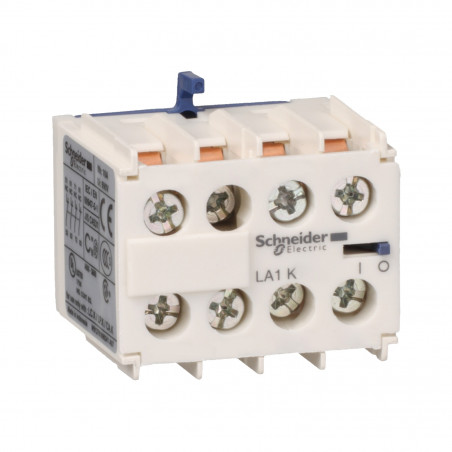

LA1KN13 Schneider – Bloc de contacts auxiliaires 1NO+3NF – Montage Frontal – a vis – TeSys CA

Principales Gamme TeSys
Nom du produit TeSys K
Type de produit ou équipement Bloc de contact auxiliaire
Nom de l’appareil LA1
compatibilité de gamme TeSys K LC1KTeSys K CA2KTeSys K CA3K
Emplacement de montage Façade
composition des pôles 1 “F” + 3 “O”
Contacts operation Instantané
[Ue] tension assignée d’emploi 690 V CA 25…400 Hz
[Ie] courant assigné d’emploi 6 A à 120 V AC-151,04 A à 690 V AC-150,55 A à 125 V DC-130,1 A à 600 V DC-13
[Ui] tension assignée d’isolement 690 V se conformer à IEC 60947-5-1600 V se conformer à UL 60947-5-1600 V se conformer à CSA C22.2 No 60947-5-1
[Ith] courant thermique conventionnel 10 A à <50 °C
Normes EN/IEC 60947-5-1UL 60947-5-1CSA C22.2 No 60947-5-1GB/T 14048.5
Certifications du produit Certificat CEI CEULCSACCC
Complémentaires pouvoir nominal d’enclenchement Irms 110 A à <= 690 V CA se conformer à CEI 60947
courant temporaire admissible 80 A 1s60 A 500 ms110 A 100 ms
calibre du fusible à associer 10 A gG à <= 690 V se conformer à CEI 60947
courant commuté minimum 5 mA
tension de commutation minimale 17 V
distance de non-recouvrement 0,5 mm
résistance d’isolement > 10 M?
mode de raccordement Borniers à vis-étrier 1 câble(s) 0,34…1,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 1 câble(s) 0,75…4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 1,5…4 mm²rigideBorniers à vis-étrier 2 câble(s) 0,34…1,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,75…4 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1,5…4 mm²rigide
couple de serrage 1,3 N.m – avec tournevis empreinte Philips n°2
Hauteur 30 mm
Largeur 38 mm
Profondeur 35 mm
Poids du produit 0,045 kg
