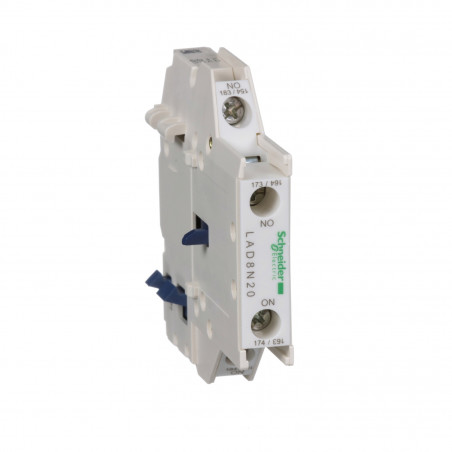

LAD8N20 Schneider – Bloc de contacts auxiliaires 2NO – Montage Lateral – a vis – TeSys D

Principales Gamme TeSys
Nom du produit TeSys D
Type de produit ou équipement Bloc de contact auxiliaire
compatibilité de gamme TeSys D LC1DTeSys D CAD
Emplacement de montage Côté
composition des pôles 2F
Contacts operation Instantané
[Ue] tension assignée d’emploi 690 V CA 25…400 Hz
[Ie] courant assigné d’emploi 6 A à 120 V AC-151,04 A à 690 V AC-150,55 A à 125 V DC-130,1 A à 600 V DC-13
[Ui] tension assignée d’isolement 690 V se conformer à IEC 60947-5-1600 V se conformer à UL 60947-5-1600 V se conformer à CSA C22.2 No 60947-5-1
[Ith] courant thermique conventionnel 10 A à <60 °C
Normes EN/IEC 60947-5-1UL 60947-5-1CSA C22.2 No 60947-5-1GB/T 14048.5
Certifications du produit Certificat CEI CEULCSACCCEACUKCA
Complémentaires pouvoir nominal d’enclenchement Irms 140 A CA se conformer à IEC 60947-5-1250 A CC se conformer à IEC 60947-5-1
courant temporaire admissible 100 A à <60 °C 1s120 A à <60 °C 500 ms140 A à <60 °C 100 ms
type de protection Fusible gG 10 A
Endurance mécanique 30 Mcycles
courant commuté minimum 5 mA
tension de commutation minimale 17 V
temps de non-chevauchement 1,5 ms sur désexcitation non-chevauchement entre contact NC et NO1,5 ms sur excitation non-chevauchement entre contact NC et NO
résistance d’isolement > 10 M?
mode de raccordement Borniers à vis-étrier 1 câble(s) 1…2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 1 câble(s) 1…2,5 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1…2,5 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 1…2,5 mm²rigideBorniers à vis-étrier 2 câble(s) 1…2,5 mm²rigide
couple de serrage 1,7 N.m – avec tournevis plat Ø 6 mm1,7 N.m – avec tournevis empreinte Philips n°2
Hauteur 76 mm
Largeur 12,5 mm
Profondeur 76 mm
