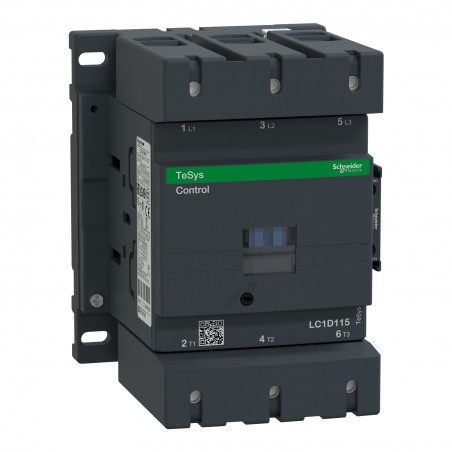

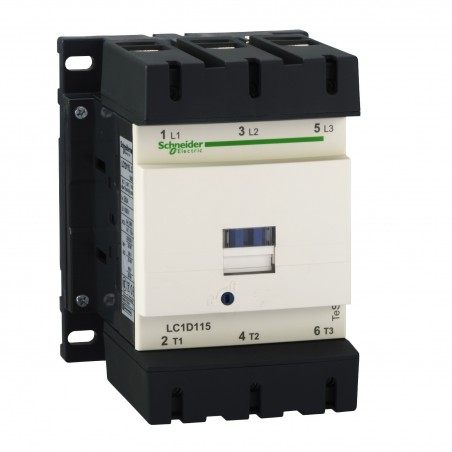

LC1D115MD Schneider – Contacteur tripolaire – 3NO – 115A – Bobine 220Vcc – Vis

Caractéristiques principales du Contacteur de puissance Schneider LC1D115MD :

• Gamme : TeSys

• Nom du produit : TeSys D

• Type de produit ou équipement : Contacteur

• Nom de l’appareil : LC1D

• application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)

• Catégorie d’emploi : AC-4AC-1AC-3

• Description des pôles : 3P

• power pole contact composition : 3F

• [Ue] tension assignée d’emploi : Power circuit: <= 1000 V AC 25…400 HzPower circuit: <= 300 V DC

• [Ie] courant assigné d’emploi : 200 A (at <60 °C) at <= 440 V AC AC-1 for power circuit115 A (at <60 °C) at <= 440 V AC AC-3 for power circuit

• puissance moteur kW : 30 kW à 220…230 V CA 50/60 Hz (AC-3)55 kW à 380…400 V CA 50/60 Hz (AC-3)59 kW à 415…440 V CA 50/60 Hz (AC-3)75 kW à 500 V CA 50/60 Hz (AC-3)80 kW à 660…690 V CA 50/60 Hz (AC-3)65 kW à 1000 V CA 50/60 Hz (AC-3)18,5 kW à 400 V CA 50/60 Hz (AC-4)

• motor power HP (UL / CSA) : 30 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs40 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs75 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs100 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs

• type de circuit de commande : CC standard

• tension circuit de commande : 220 V CC

• Contacts auxiliaires : 1O + 1F

• [Uimp] tension assignée de tenue aux chocs : 8 kV conforming to IEC 60947

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 200 A (at 60 °C) for power circuit

• pouvoir nominal d’enclenchement Irms : 1260 A à 440 V pour circuit de puissance se conformer à CEI 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1

• pouvoir assigné de coupure : 1100 A à 440 V pour circuit de puissance se conformer à CEI 60947

• [Icw] courant assigné de courte durée admissible : 250 A 40 °C – 10 min for power circuit550 A 40 °C – 1 min for power circuit950 A 40 °C – 10 s for power circuit1100 A 40 °C – 1 s for power circuit100 A – 1 s for signalling circuit120 A – 500 ms for signalling circuit140 A – 100 ms for signalling circuit

• calibre du fusible à associer : 250 A gG at <= 690 V coordination type 1 for power circuit200 A gG at <= 690 V coordination type 2 for power circuit10 A gG pour circuit de signalisation

• impédance moyenne : 0.6 mOhm – Ith 200 A 50 Hz for power circuit

• [Ui] tension assignée d’isolement : Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéPower circuit: 1000 V conforming to IEC 60947-4-1Signalling circuit: 690 V conforming to IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié

• durée de vie électrique : 0,8 Mcycles 200 A AC-1 à Ue <= 440 V0,95 Mcycles 115 A AC-3 à Ue <= 440 V

• puissance dissipée par pôle : 24 W AC-17,9 W AC-3

• Front cover : Avec

• Support de montage : PlatineRail

• Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508

• Certifications du produit : CSADNVCCCBVGOSTULGLLROS (Lloyds register of shipping)RINAUKCA

• mode de raccordement : Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?2,5 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10?120 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10?50 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10?120 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10?50 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 10?120 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 10?50 mm²rigide sans extrémité de câble

• couple de serrage : Control circuit: 1.2 N.m – on screw clamp terminals – with screwdriver flat Ø 6 mmControl circuit: 1.2 N.m – on screw clamp terminals – with screwdriver Philips No 2Circuit de puissance: 12 N.m – sur connecteur hexagonal 4 mm

• Temps de fonctionnement : 20…35 ms closing40…75 ms opening

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 8 Mcycles

• vitesse de commande maxi : 1200 cyc/h 60 °C

• Complémentaires technologie bobine : Avec appareil de suppression intégral

• plage de tension du circuit de commande : 0,75 à 1,2 Uc -40?55 °C opérationnel CC0,15 à 0,4 Uc -40?70 °C perte de niveau CC1…1.2 Uc 55?70 °C opérationnel CC

• constante de temps : 25 ms

• consommation moyenne à l’appel en W : 270?365 W (à 20 °C)

• consommation moyenne au maintien en W : 2,4?5,1 W à 20 °C

• type de contacts auxiliaires : type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1

• fréquence circuit signalisation : 25 à 400 Hz

• courant commuté minimum : 5 mA for signalling circuit

• tension de commutation minimale : 17 V pour circuit de signalisation

• temps de non-chevauchement : 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact

• résistance d’isolement : > 10 MOhm for signalling circuit
