LC1D25BNE Schneider – Contacteur moteur triphase – 3NO – 25A – Bobine 24 a 60Vca-cc – etrier – Tesys LC1D25

Caractéristiques principales du Contacteur de puissance Schneider LC1D25BNE :

• Gamme : TeSys

• Nom du produit : TeSys D Green

• Type de produit ou équipement : Contacteur

• Nom de l’appareil : LC1D

• application du contacteur : Charge résistive (AC-1)Commande moteur (AC-3)

• Catégorie d’emploi : AC-3AC-1

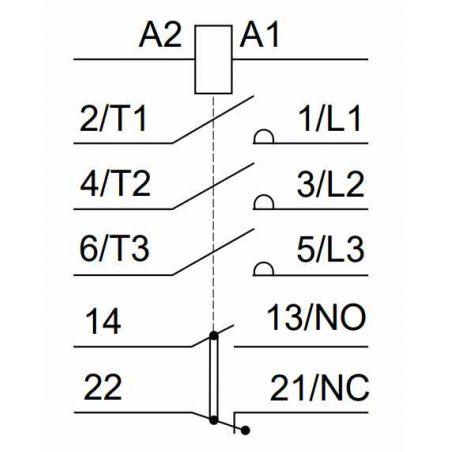

• Description des pôles : 3P

• power pole contact composition : 3F

• [Ue] tension assignée d’emploi : Power circuit: <= 690 V AC 25…400 Hz

• [Ie] courant assigné d’emploi : 25 A (at <60 °C) at <= 440 V AC-3 for power circuit40 A (at <60 °C) at <= 440 V AC-1 for power circuit

• puissance moteur kW : 5.5 kW at 220…230 V AC 50 Hz (AC-3)11 kW at 380…400 V AC 50 Hz (AC-3)11 kW à 415 V CA 50 Hz (AC-3)11 kW à 440 V CA 50 Hz (AC-3)15 kW at 500 V AC 50 Hz (AC-3)15 kW at 660…690 V AC 50 Hz (AC-3)

• motor power HP (UL / CSA) : 2 hp à 115 V CA 60 Hz pour monophasé moteurs3 hp à 230/240 V CA 60 Hz pour monophasé moteurs7,5 hp à 200/208 V CA 60 Hz pour 3 phases moteurs7,5 hp à 230/240 V CA 60 Hz pour 3 phases moteurs15 hp à 460/480 V CA 60 Hz pour 3 phases moteurs20 hp à 575/600 V CA 60 Hz pour 3 phases moteurs

• tension circuit de commande : 24…60 V CA 50/60 Hz24…60 V CC

• type de bobine : CA/CC électronique

• Contacts auxiliaires : 1O + 1F

• [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to IEC 60947

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 10 A (at 60 °C) for signalling circuit40 A à <60 °C pour circuit de puissance

• pouvoir nominal d’enclenchement Irms : 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1450 A à 440 V pour circuit de puissance se conformer à CEI 60947

• pouvoir assigné de coupure : 450 A à 440 V pour circuit de puissance se conformer à CEI 60947

• [Icw] courant assigné de courte durée admissible : 100 A – 1 s for signalling circuit120 A – 500 ms for signalling circuit140 A – 100 ms for signalling circuit50 A à <40 °C – 10 min pour circuit de puissance120 A à <40 °C – 1 min pour circuit de puissance240 A 40 °C – 10 s for power circuit380 A à <40 °C – 1s pour circuit de puissance

• calibre du fusible à associer : 10 A gG for signalling circuit conforming to IEC 60947-5-163 A gG à <= 690 V coordination type 1 pour circuit de puissance40 A gG à <= 690 V coordination type 2 pour circuit de puissance

• impédance moyenne : 2 mOhm – Ith 40 A 50 Hz pour circuit de puissance

• [Ui] tension assignée d’isolement : Power circuit: 690 V conforming to IEC 60947-4-1Signalling circuit: 690 V conforming to IEC 60947-1

• durée de vie électrique : 2 Mcycles 21 A AC-3 à Ue <= 440 V0,9 Mcycles 40 A AC-1 à Ue <= 440 V

• puissance dissipée par pôle : 3,2 W AC-11,25 W AC-3

• Front cover : Avec

• Support de montage : PlatineRail

• normes : EN/CEI 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1

• certifications du produit : CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping)

• mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigideTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigideCircuit de puissance: borniers à vis-étrier 1 câble(s) 2,5?10 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 2,5?10 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?10 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1,5?6 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1,5?10 mm²rigideCircuit de puissance: borniers à vis-étrier 2 câble(s) 2,5?10 mm²rigide

• couple de serrage : Control circuit: 1.7 N.m – on screw clamp terminals – with screwdriver flat Ø 6 mmControl circuit: 1.7 N.m – on screw clamp terminals – with screwdriver Philips No 2Circuit de puissance: 2,5 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mmCircuit de puissance: 2,5 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°2

• temps de fonctionnement : De 45 à 55 ms fermeture20…90 ms ouverture

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• durée de vie mécanique : 15 Mcycles

• vitesse de commande maxi : 3600 cyc/h 60 °C

• Complémentaires technologie bobine : Limitation de crête bidirectionnelle intégrée

• plage de tension du circuit de commande : <= 0,1 Uc -40?70 °C perte de niveau CA/CC0,85?1,1 Uc -40?60 °C opérationnel CA0,8 à 1,1 Uc -40?60 °C opérationnel CC1…1.1 Uc 60?70 °C opérationnel CA/CC

• puissance d’appel en VA : 15 VA 50/60 Hz (à 20 °C)

• puissance d’appel en W : 14 W à 20 °C

• consommation moyenne au maintien en VA : 0,9 VA (à 20 °C) 50/60 Hz

• consommation moyenne au maintien en W : 0,6 W à 20 °C

• dissipation thermique : 0,6 W à 50/60 Hz

• type de contacts auxiliaires : type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1

• fréquence circuit signalisation : 25 à 400 Hz

• courant commuté minimum : 5 mA for signalling circuit

• tension de commutation minimale : 17 V pour circuit de signalisation

• temps de non-chevauchement : 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact

• résistance d’isolement : > 10 MOhm for signalling circuit
