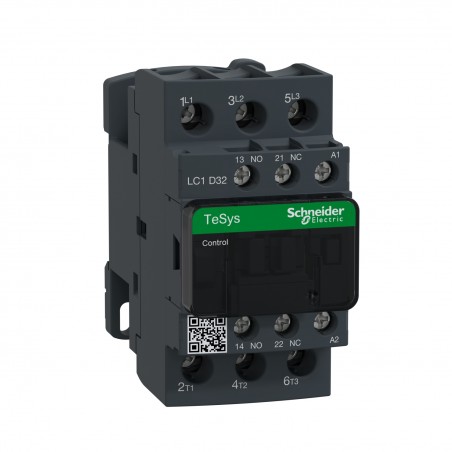

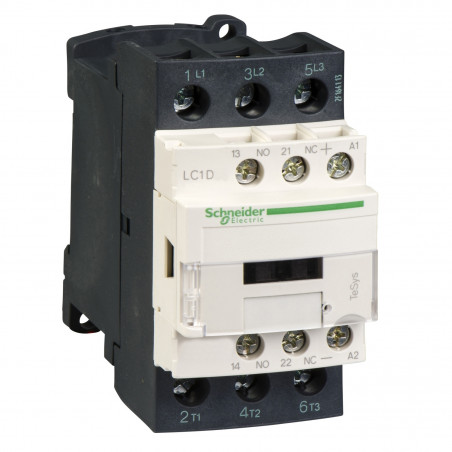

LC1D326BD Schneider – Contacteur tripolaire – 3NO – 32A – Bobine 24Vcc – Cosse

Caractéristiques principales du Contacteur de puissance Schneider LC1D326BD :

• Gamme : TeSys

• Nom du produit : TeSys D

• Type de produit ou équipement : Contacteur

• Nom de l’appareil : LC1D

• application du contacteur : Charge résistive (AC-1)Commande moteur (AC-3)

• Catégorie d’emploi : AC-3AC-4AC-1

• Description des pôles : 3P

• power pole contact composition : 3F

• [Ue] tension assignée d’emploi : Power circuit: <= 690 V AC 25…400 HzPower circuit: <= 300 V DC

• [Ie] courant assigné d’emploi : 32 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance50 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance

• puissance moteur kW : 7,5 kW à 220…230 V CA 50/60 Hz (AC-3)15 kW à 380…400 V CA 50/60 Hz (AC-3)15 kW à 415…440 V CA 50/60 Hz (AC-3)18,5 kW à 500 V CA 50/60 Hz (AC-3)18,5 kW à 660…690 V CA 50/60 Hz (AC-3)7,5 kW à 400 V CA 50/60 Hz (AC-4)

• motor power HP (UL / CSA) : 2 hp à 115 V CA 50/60 Hz pour monophasé moteurs5 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs7,5 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs10 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs20 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs30 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs

• type de circuit de commande : CC standard

• tension circuit de commande : 24 V CC

• Contacts auxiliaires : 1O + 1F

• [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to IEC 60947

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 10 A (at 60 °C) for signalling circuit50 A à <60 °C pour circuit de puissance

• pouvoir nominal d’enclenchement Irms : 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1550 A à 440 V pour circuit de puissance se conformer à CEI 60947

• pouvoir assigné de coupure : 550 A à 440 V pour circuit de puissance se conformer à CEI 60947

• [Icw] courant assigné de courte durée admissible : 260 A à <40 °C – 10 s pour circuit de puissance430 A à <40 °C – 1s pour circuit de puissance60 A à <40 °C – 10 min pour circuit de puissance138 A à <40 °C – 1 min pour circuit de puissance100 A – 1 s for signalling circuit120 A – 500 ms for signalling circuit140 A – 100 ms for signalling circuit

• calibre du fusible à associer : 10 A gG for signalling circuit conforming to IEC 60947-5-163 A gG à <= 690 V coordination type 1 pour circuit de puissance63 A gG à <= 690 V coordination type 2 pour circuit de puissance

• impédance moyenne : 2 mOhm – Ith 50 A 50 Hz pour circuit de puissance

• [Ui] tension assignée d’isolement : Power circuit: 690 V conforming to IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéSignalling circuit: 690 V conforming to IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié

• durée de vie électrique : 1,65 Mcycles 32 A AC-3 à Ue <= 440 V1,4 Mcycles 50 A AC-1 à Ue <= 440 V

• puissance dissipée par pôle : 2 W AC-35 W AC-1

• Front cover : Avec

• Support de montage : RailPlatine

• Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508

• Certifications du produit : RINAGLULDNVBVCSACCCLROS (Lloyds register of shipping)GOSTUKCA

• mode de raccordement : Télécommande: bornes à anneau (diamètre externe: 8 mm) Circuit de puissance: bornes à anneau (diamètre externe: 10 mm)

• couple de serrage : Télécommande: 1,7 N.m – sur bornes à anneau – avec tournevis plat Ø 6 mm vis: M3.5Télécommande: 1,7 N.m – sur bornes à anneau – avec tournevis empreinte Philips n°2 vis: M3.5Circuit de puissance: 2,5 N.m – sur bornes à anneau – avec tournevis plat Ø 8 mm vis: M4Circuit de puissance: 2,5 N.m – sur bornes à anneau – avec tournevis empreinte Philips n°2 vis: M4

• Temps de fonctionnement : 53.55?72.45 ms fermeture16?24 ms ouverture

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 30 Mcycles

• vitesse de commande maxi : 3600 cyc/h 60 °C

• Complémentaires technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé

• plage de tension du circuit de commande : 0,1 à 0,25 Uc -40?70 °C perte de niveau CC0,7 à 1,25 Uc -40?60 °C opérationnel CC1…1.25 Uc 60?70 °C opérationnel CC

• constante de temps : 28 ms

• consommation moyenne à l’appel en W : 5.4 W (at 20 °C)

• consommation moyenne au maintien en W : 5.4 W at 20 °C

• type de contacts auxiliaires : type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1

• fréquence circuit signalisation : 25 à 400 Hz

• courant commuté minimum : 5 mA for signalling circuit

• tension de commutation minimale : 17 V pour circuit de signalisation

• temps de non-chevauchement : 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact

• résistance d’isolement : > 10 MOhm for signalling circuit
