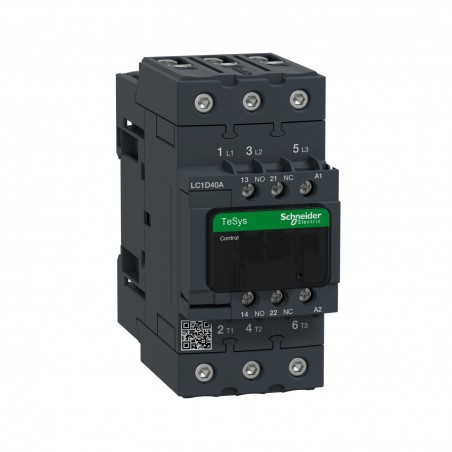

LC1D40AM7 Schneider – Contacteur tripolaire – 3NO – 40A – Bobine 220Vca – Everlink

Caractéristiques principales du Contacteur de puissance Schneider LC1D40AM7 :

• Gamme : TeSys

• Nom du produit : TeSys D

• Type de produit ou équipement : Contacteur

• Nom de l’appareil : LC1D

• application du contacteur : Charge résistive (AC-1)Commande moteur (AC-3)

• Catégorie d’emploi : AC-1AC-4AC-3

• Description des pôles : 3P

• power pole contact composition : 3F

• [Ue] tension assignée d’emploi : Power circuit: <= 690 V AC 25…400 HzPower circuit: <= 300 V DC

• [Ie] courant assigné d’emploi : 60 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance40 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance

• puissance moteur kW : 18,5 kW à 380…400 V CA 50/60 Hz (AC-3)11 kW à 220…230 V CA 50/60 Hz (AC-3)22 kW à 415…440 V CA 50/60 Hz (AC-3)22 kW à 500 V CA 50/60 Hz (AC-3)30 kW à 660…690 V CA 50/60 Hz (AC-3)9 kW à 400 V CA 50/60 Hz (AC-4)

• motor power HP (UL / CSA) : 5 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs10 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs30 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs10 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs3 hp à 115 V CA 50/60 Hz pour monophasé moteurs30 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs

• type de circuit de commande : AC at 50/60 Hz

• tension circuit de commande : 220 V AC 50/60 Hz

• Contacts auxiliaires : 1O + 1F

• [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to IEC 60947

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 10 A (at 60 °C) for signalling circuit60 A à <60 °C pour circuit de puissance

• pouvoir nominal d’enclenchement Irms : 140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1800 A à 440 V pour circuit de puissance se conformer à CEI 60947

• pouvoir assigné de coupure : 800 A à 440 V pour circuit de puissance se conformer à CEI 60947

• [Icw] courant assigné de courte durée admissible : 320 A à <40 °C – 10 s pour circuit de puissance720 A à <40 °C – 1s pour circuit de puissance72 A à <40 °C – 10 min pour circuit de puissance165 A à <40 °C – 1 min pour circuit de puissance100 A – 1 s for signalling circuit120 A – 500 ms for signalling circuit140 A – 100 ms for signalling circuit

• calibre du fusible à associer : 10 A gG for signalling circuit conforming to IEC 60947-5-180 A gG à <= 690 V coordination type 1 pour circuit de puissance80 A gG à <= 690 V coordination type 2 pour circuit de puissance

• impédance moyenne : 1,5 mOhm – Ith 60 A 50 Hz pour circuit de puissance

• [Ui] tension assignée d’isolement : Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéSignalling circuit: 690 V conforming to IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifiéPower circuit: 690 V conforming to IEC 60947-4-1

• durée de vie électrique : 1,4 Mcycles 60 A AC-1 à Ue <= 440 V1,5 Mcycles 40 A AC-3 à Ue <= 440 V

• puissance dissipée par pôle : 2,4 W AC-35,4 W AC-1

• Front cover : Avec

• Support de montage : PlatineRail

• Normes : CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508

• Certifications du produit : CCCGOSTULCSA

• mode de raccordement : Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm²souple sans extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1?25 mm²souple sans extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm²souple avec extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1?25 mm²souple avec extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm²rigide sans extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 2 câble(s) 1?25 mm²rigide sans extrémité de câble

• couple de serrage : Control circuit: 1.7 N.m – on screw clamp terminals – with screwdriver flat Ø 6 mmControl circuit: 1.7 N.m – on screw clamp terminals – with screwdriver Philips No 2Circuit de puissance: 8 N.m – sur connecteurs à vis BTR EverLink – câble 25?35 mm² hexagonal 4 mmCircuit de puissance: 5 N.m – sur connecteurs à vis BTR EverLink – câble 1?25 mm² hexagonal 4 mm

• Temps de fonctionnement : 4…19 ms opening12?26 ms fermeture

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 6 Mcycles

• vitesse de commande maxi : 3600 cyc/h 60 °C

• Complémentaires technologie bobine : Sans module d’antiparasitage intégré

• plage de tension du circuit de commande : 0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40?60 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?60 °C opérationnel CA 60 Hz1…1.1 Uc 60?70 °C opérationnel CA 50/60 Hz

• puissance d’appel en VA : 140 VA 60 Hz cos phi 0.75 (at 20 °C)160 VA 50 Hz cos phi 0.75 (at 20 °C)

• consommation moyenne au maintien en VA : 13 VA 60 Hz cos phi 0.3 (at 20 °C)15 VA 50 Hz cos phi 0.3 (at 20 °C)

• dissipation thermique : 4?5 W à 50/60 Hz

• type de contacts auxiliaires : type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1

• fréquence circuit signalisation : 25 à 400 Hz

• courant commuté minimum : 5 mA for signalling circuit

• tension de commutation minimale : 17 V pour circuit de signalisation

• temps de non-chevauchement : 1.5 ms on de-energisation between NC and NO contact1.5 ms on energisation between NC and NO contact

• résistance d’isolement : > 10 MOhm for signalling circuit
