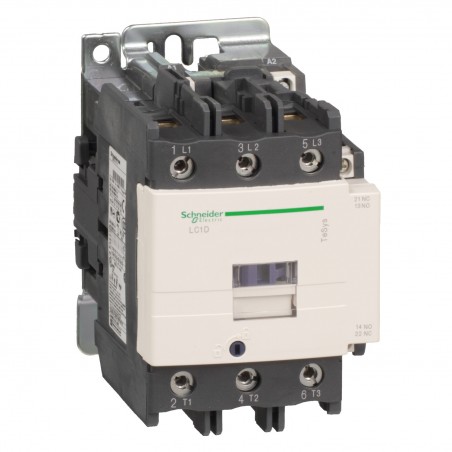

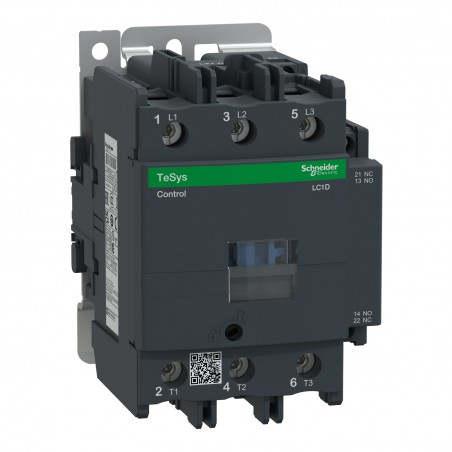

LC1D95E7 Schneider – Contacteur tripolaire – 3NO – 95A – Bobine 48Vca – Vis

Caractéristiques principales du Contacteur de puissance Schneider LC1D95E7 :

• Gamme : TeSys

• Nom du produit : TeSys D

• Type de produit ou équipement : Contacteur

• Nom de l’appareil : LC1D

• application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)

• Catégorie d’emploi : AC-4AC-1AC-3

• Description des pôles : 3P

• power pole contact composition : 3F

• [Ue] tension assignée d’emploi : Circuit de puissance: 1000 V CA 25…400 Hz

• [Ie] courant assigné d’emploi : 95 A (à <60 °C) à <= 440 V AC-3 pour circuit de puissance125 A (à <60 °C) à <= 690 V AC-1 pour circuit de puissance

• puissance moteur kW : 25 kW à 220…230 V CA 50 Hz (AC-3)45 kW à 380…400 V CA 50 Hz (AC-3)45 kW à 415…440 V CA 50 Hz (AC-3)55 kW à 500 V CA 50 Hz (AC-3)45 kW à 660…690 V CA 50 Hz (AC-3)45 kW à 1000 V CA 50 Hz (AC-3)

• motor power HP (UL / CSA) : 7,5 hp à 115 V CA 60 Hz pour monophasé moteurs15 hp à 230/240 V CA 60 Hz pour monophasé moteurs25 hp à 200/208 V CA 60 Hz pour 3 phases moteurs30 hp à 230/240 V CA 60 Hz pour 3 phases moteurs60 hp à 460/480 V CA 60 Hz pour 3 phases moteurs60 hp à 575/600 V CA 60 Hz pour 3 phases moteurs

• type de circuit de commande : CA à 50/60 Hz

• tension circuit de commande : 48 V CA 50/60 Hz

• Contacts auxiliaires : 1O + 1F

• [Uimp] tension assignée de tenue aux chocs : 8 kV conforming to IEC 60947

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 10 A à <60 °C pour circuit de signalisation125 A à <60 °C pour circuit de puissance

• pouvoir nominal d’enclenchement Irms : 1100 A à 440 V CA pour circuit de puissance se conformer à CEI 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1

• pouvoir assigné de coupure : 1100 A à 440 V pour circuit de puissance se conformer à CEI 60947

• [Icw] courant assigné de courte durée admissible : 1100 A 40 °C – 1 s for power circuit800 A 40 °C – 10 s for power circuit400 A 40 °C – 1 min for power circuit135 A 40 °C – 10 min for power circuit140 A – 100 ms pour circuit de signalisation120 A – 500 ms pour circuit de signalisation100 A – 1s pour circuit de signalisation

• calibre du fusible à associer : 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1200 A gG at <= 690 V coordination type 1 for power circuit160 A gG à <= 690 V coordination type 2 pour circuit de puissance

• impédance moyenne : 0,8 mOhm – Ith 125 A 50 Hz pour circuit de puissance

• [Ui] tension assignée d’isolement : Power circuit: 1000 V conforming to IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié

• durée de vie électrique : 1,2 Mcycles 95 A AC-31,3 Mcycles 125 A AC-1

• puissance dissipée par pôle : 12,5 W AC-17,2 W AC-3

• Front cover : Avec

• Support de montage : RailPlatine

• Normes : EN/IEC 60947-1EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1UL 60947-5-1CSA C22.2 No 60947-4-1CSA C22.2 No 60947-5-1GB/T 14048.4

• Certifications du produit : Certificat CEI CEULCSACCCEACLROS (Lloyds register of shipping)RINABVDNV-GL

• mode de raccordement : Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 4?50 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 4?25 mm²souple sans extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 4?50 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 4?16 mm²souple avec extrémité de câbleCircuit de puissance: connecteur 1 câble(s) 4?50 mm²rigide sans extrémité de câbleCircuit de puissance: connecteur 2 câble(s) 4?25 mm²rigide sans extrémité de câble

• couple de serrage : Control circuit: 1.2 N.m – on screw clamp terminals – with screwdriver flat Ø 6 mmControl circuit: 1.2 N.m – on screw clamp terminals – with screwdriver Philips No 2Circuit de puissance: 12 N.m – sur connecteur – avec tournevis plat Ø 6 à Ø 8 mmCircuit de puissance: 12 N.m – sur connecteur hexagonal 4 mm

• Temps de fonctionnement : 20…35 ms closing6…20 ms opening

• niveau de fiabilité de la sécurité : B10d = 1,3 Mcycles contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20 Mcycles contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 4 Mcycles

• vitesse de commande maxi : 3600 cyc/h à <60 °C

• Complémentaires technologie bobine : Sans module d’antiparasitage intégré

• plage de tension du circuit de commande : 0,8 à 1,1 Uc -40?55 °C opérationnel CA 50 Hz0,85?1,1 Uc -40?55 °C opérationnel CA 60 Hz0,3 à 0,6 Uc -40?70 °C perte de niveau CA 50/60 Hz1…1.1 Uc 55?70 °C opérationnel CA 50/60 Hz

• puissance d’appel en VA : 245 VA 60 Hz cos phi 0.75 (at 20 °C)245 VA 50 Hz cos phi 0.75 (at 20 °C)

• consommation moyenne au maintien en VA : 26 VA 60 Hz cos phi 0.3 (at 20 °C)26 VA 50 Hz cos phi 0.3 (at 20 °C)

• dissipation thermique : 6?10 W at 50/60 Hz

• type de contacts auxiliaires : type branchés mécaniquement 1O + 1F se conformer à IEC 60947-5-1 type contact miroir 1 “O” se conformer à IEC 60947-4-1

• fréquence circuit signalisation : 25 à 400 Hz

• courant commuté minimum : 5 mA pour circuit de signalisation

• tension de commutation minimale : 17 V pour circuit de signalisation

• temps de non-chevauchement : 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO

• résistance d’isolement : > 10 M? pour circuit de signalisation
