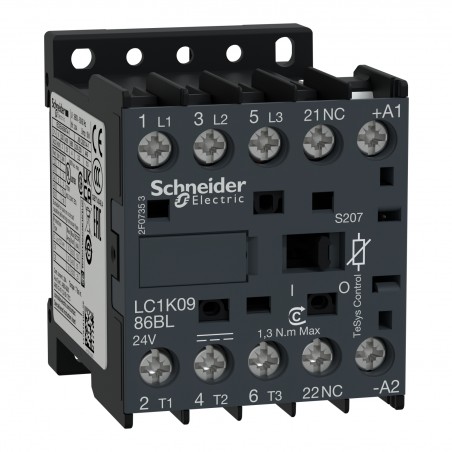

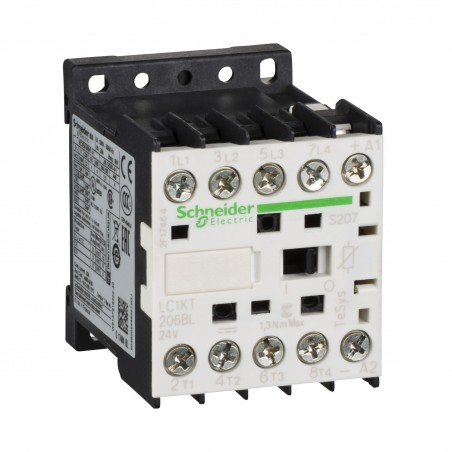

LC1K0986BLS207 Schneider – Mini contacteur tetrapolaire – 2NO+2NF – 20A – Bobine 24Vcc – Cosse

Caractéristiques principales du Mini contacteur Schneider LC1K0986BLS207 :

• Gamme : TeSys

• Type de produit ou équipement : Contacteur

• Nom du produit : TeSys K

• Nom de l’appareil : LC1K

• Application : Contrôle

• application du contacteur : Charge résistive (AC-1)

• Complémentaires Catégorie d’emploi : AC-1

• Description des pôles : 4P

• power pole contact composition : 2F+2O

• [Ue] tension assignée d’emploi : Circuit de puissance: 690 V CA 50/60 Hz

• [Ie] courant assigné d’emploi : 20 A (à <50 °C) à <= 440 V CA AC-1 pour circuit de puissance16 A (à <70 °C) à <= 440 V CA AC-1 pour circuit de puissance

• type de circuit de commande : CC basse consommation

• tension circuit de commande : 24 V CC

• [Uimp] tension assignée de tenue aux chocs : 8 kV

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 20 A à <50 °C pour circuit de puissance

• pouvoir nominal d’enclenchement Irms : 110 A CA pour circuit de puissance se conformer à NF C 63-110110 A CA pour circuit de puissance se conformer à CEI 60947

• pouvoir assigné de coupure : 110 A à 415 V se conformer à CEI 60947110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 60947110 A à 220…230 V se conformer à CEI 60947110 A à 380…400 V se conformer à CEI 6094770 A à 660…690 V se conformer à CEI 60947

• [Icw] courant assigné de courte durée admissible : 90 A à <50 °C – 1s pour circuit de puissance85 A à <50 °C – 5 s pour circuit de puissance80 A à <50 °C – 10 s pour circuit de puissance60 A à <50 °C – 30 s pour circuit de puissance45 A à <50 °C – 1 min pour circuit de puissance40 A à <50 °C – 3 min pour circuit de puissance20 A à <50 °C – >= 15 min pour circuit de puissance

• calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance10 A gG pour circuit de signalisation se conformer à CEI 6094710 A gG pour circuit de signalisation se conformer à VDE 0660

• impédance moyenne : 3 mOhm – Ith 20 A 50 Hz pour circuit de puissance

• [Ui] tension assignée d’isolement : Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-5-1Circuit de puissance: 750 V se conformer à VDE 0110 gr CCircuit de puissance: 690 V se conformer à BS 5424Circuit de puissance: 690 V se conformer à NF C 20-040

• consommation moyenne à l’appel en W : 1,8 W (à 20 °C)

• consommation moyenne au maintien en W : 1,8 W à 20 °C

• dissipation thermique : 1,8 W

• plage de tension du circuit de commande : Opérationnel: 0,7?1,3 Uc (à <50 °C)Perte de niveau: >= 0,10 Uc (à <50 °C)

• mode de raccordement : Circuit de puissance: bornes à anneau (diamètre externe: 7 mm)

• vitesse de commande maxi : 3600 cyc/h

• technologie bobine : Avec appareil de suppression intégral

• Support de montage : PlatineRail

• couple de serrage : Circuit de puissance: 1,3 N.m – sur bornes à anneau – avec tournevis plat Ø 6 mm 3,2 mmCircuit de puissance: 1,3 N.m – sur bornes à anneau – avec tournevis empreinte Philips n°2 3,2 mm

• Temps de fonctionnement : 10?20 ms désexcitation bobine + ouverture “F”30?40 ms excitation bobine + fermeture “F”25?35 ms excitation bobine + ouverture “O”15?25 ms désexcitation bobine + fermeture “O”

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 30 Mcycles

• durée de vie électrique : 0,18 Mcycles 20 A AC-1 à Ue <= 440 V

• Robustesse mécanique : Chocs contacteur fermé, sur l’axe des X: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur fermé, sur l’axe des Y: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur fermé, sur l’axe des Z: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l’axe des X: 6 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l’axe des Y: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs contacteur ouvert, sur l’axe des Z: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Vibrations contacteur fermé: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6

• Hauteur : 58 mm

• Largeur : 45 mm

• Profondeur : 57 mm

• Poids du produit : 0,235 kg
