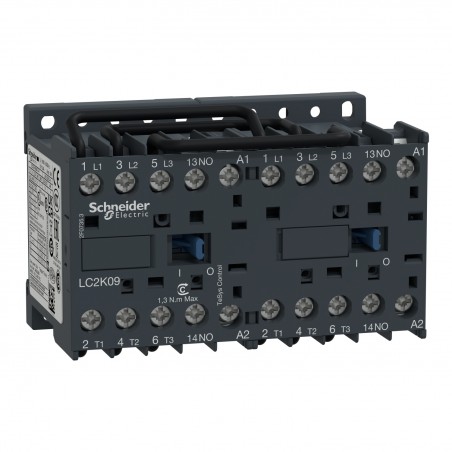

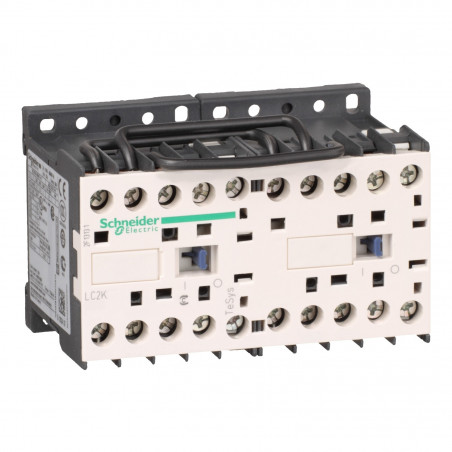

LC2K0901E7 Schneider – Contacteur inverseur tripolaire – 3NO – 9A – Bobine 48Vca – Vis

Caractéristiques principales du Contacteur inverseur Schneider LC2K0901E7 :

• Gamme : TeSys

• Nom du produit : TeSys K

• Type de produit ou équipement : Contacteur-inverseur

• Nom de l’appareil : LC2K

• Application : Contrôle

• application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)

• Catégorie d’emploi : AC-3AC-1AC-4

• Présentation du produit : Préassemblé avec jeu de barres d’inversion

• Description des pôles : 3P

• power pole contact composition : 3F

• [Ue] tension assignée d’emploi : Circuit de puissance: 690 V CA 50/60 HzCircuit de signalisation: <= 690 V CA 50/60 Hz

• [Ie] courant assigné d’emploi : 20 A (à <50 °C) à <= 440 V CA AC-1 pour circuit de puissance16 A (à <70 °C) à 690 V CA AC-1 pour circuit de puissance9 A at <= 440 V AC AC-3 for power circuit

• puissance moteur kW : 2,2 kW à 220…230 V CA 50/60 Hz4 kW à 380…415 V CA 50/60 Hz4 kW à 440 V CA 50/60 Hz4 kW à 480 V CA 50/60 Hz4 kW à 500 à 600 V CA 50/60 Hz4 kW à 660…690 V CA 50/60 Hz

• type de circuit de commande : CA à 50/60 Hz

• tension circuit de commande : 48 V CA 50/60 Hz

• Contacts auxiliaires : 1 “O”

• [Uimp] tension assignée de tenue aux chocs : 8 kV

• Catégorie de surtension : III

• [Ith] courant thermique conventionnel : 20 A à <50 °C pour circuit de puissance10 A à <50 °C pour circuit de signalisation

• pouvoir nominal d’enclenchement Irms : 110 A CA pour circuit de puissance se conformer à NF C 63-110110 A CA pour circuit de puissance se conformer à CEI 60947110 A CA pour circuit de signalisation se conformer à CEI 60947

• pouvoir assigné de coupure : 110 A à 415 V se conformer à CEI 60947110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 60947110 A à 220…230 V se conformer à CEI 60947110 A à 380…400 V se conformer à CEI 6094770 A à 660…690 V se conformer à CEI 60947

• [Icw] courant assigné de courte durée admissible : 90 A à <50 °C – 1s pour circuit de puissance85 A à <50 °C – 5 s pour circuit de puissance80 A à <50 °C – 10 s pour circuit de puissance60 A à <50 °C – 30 s pour circuit de puissance45 A à <50 °C – 1 min pour circuit de puissance40 A à <50 °C – 3 min pour circuit de puissance80 A – 1s pour circuit de signalisation90 A – 500 ms pour circuit de signalisation110 A – 100 ms pour circuit de signalisation20 A à <50 °C – >= 15 min pour circuit de puissance

• calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance25 A aM pour circuit de puissance10 A gG pour circuit de signalisation se conformer à CEI 6094710 A gG pour circuit de signalisation se conformer à VDE 0660

• impédance moyenne : 3 mOhm – Ith 20 A 50 Hz pour circuit de puissance

• [Ui] tension assignée d’isolement : Circuit de puissance: 600 V se conformer à UL 508Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-5-1Circuit de signalisation: 600 V se conformer à UL 508Circuit de puissance: 600 V se conformer à CSA C22.2 No 14Circuit de signalisation: 600 V se conformer à CSA C22.2 No 14

• durée de vie électrique : 0,18 Mcycles 20 A AC-1 à Ue <= 440 V1.3 Mcycles 9 A AC-3 at Ue <= 440 V

• Type de verrouillage : Mécanique

• Support de montage : RailPlatine

• Normes : CEI 60947NF C 63-110VDE 0660BS 5424

• Certifications du produit : CSAUL

• mode de raccordement : Borniers à vis-étrier 1 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 1 câble(s) 0,75?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 0,34?2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 2 câble(s) 0,75?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,34?1,5 mm²souple avec extrémité de câble

• couple de serrage : 1,3 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°21,3 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mm

• Temps de fonctionnement : 10?20 ms excitation bobine + fermeture “F”10?20 ms désexcitation bobine + ouverture “F”

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 5 Mcycles

• vitesse de commande maxi : 3600 cyc/h

• Complémentaires plage de tension du circuit de commande : Opérationnel: 0,8?1,15 Uc (à <50 °C)Perte de niveau: 0,2 à 0,75 Uc (à <50 °C)

• puissance d’appel en VA : 30 VA (à 20 °C)

• consommation moyenne au maintien en VA : 4,5 VA (à 20 °C)

• dissipation thermique : 1,3 W

• type de contacts auxiliaires : type instantané 1 “O”

• fréquence circuit signalisation : <= 400 Hz

• courant commuté minimum : 5 mA pour circuit de signalisation

• tension de commutation minimale : 17 V pour circuit de signalisation

• distance de non-recouvrement : 0,5 mm

• résistance d’isolement : > 10 M? pour circuit de signalisation
