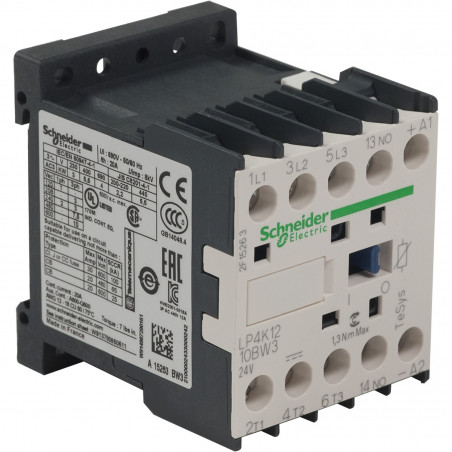

LP4K1210BW3 Schneider – Contacteur tripolaire – 3NO – 12A – Bobine 24Vcc Basse consommation – Bornes a Vis

Caractéristiques principales du Mini contacteur Schneider LP4K1210BW3 :

• Gamme : TeSys K

• Gamme : TeSys

• Type de produit ou équipement : Contacteur

• Nom de l’appareil : LP4K

• application du contacteur : Commande moteur (AC-3)Charge résistive (AC-1)

• Catégorie d’emploi : AC-1AC-4AC-3

• Description des pôles : 3P

• composition des pôles : 3F

• [Ie] courant assigné d’emploi : 20 A (à <50 °C) à <= 440 V CA AC-1 pour circuit de puissance12 A à <= 440 V CA AC-3 pour circuit de puissance16 A (à <70 °C) à 690 V CA AC-1 pour circuit de puissance

• Contacts auxiliaires : 1 “F”

• Complémentaires technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé

• type de contacts auxiliaires : type instantaneous 1 NO

• plage de tension du circuit de commande : Opérationnel: 0,7 à 1,30 Uc (à <50 °C)Perte de niveau: 0,1 à 0,7 Uc (à <50 °C)

• [Ui] tension assignée d’isolement : Circuit de puissance: 600 V se conformer à UL 508Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-5-1Circuit de signalisation: 600 V se conformer à UL 508Circuit de puissance: 600 V se conformer à CSA C22.2 No 14Circuit de signalisation: 600 V se conformer à CSA C22.2 No 14

• [Uimp] tension assignée de tenue aux chocs : 8 kV

• Catégorie de surtension : III

• Support de montage : PlatineRail

• Tenue au feu : V1 se conformer à UL 94Exigence 2 se conformer à NF F 16-101Exigence 2 se conformer à NF F 16-102

• couple de serrage : 1,3 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°21,3 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mm

• [Ue] tension assignée d’emploi : Circuit de puissance: 690 V CA 50/60 HzCircuit de signalisation: <= 690 V CA 50/60 Hz

• [Ith] courant thermique conventionnel : 20 A à <50 °C pour circuit de puissance10 A à <50 °C pour circuit de signalisation

• pouvoir nominal d’enclenchement Irms : 110 A CA pour circuit de signalisation se conformer à CEI 60947144 A AC for power circuit conforming to NF C 63-110144 A AC for power circuit conforming to IEC 60947

• pouvoir assigné de coupure : 110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 6094770 A à 660…690 V se conformer à CEI 60947

• calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance25 A aM pour circuit de puissance10 A gG pour circuit de signalisation se conformer à CEI 6094710 A gG pour circuit de signalisation se conformer à VDE 0660

• impédance moyenne : 3 mOhm – Ith 20 A 50 Hz pour circuit de puissance

• consommation moyenne à l’appel en W : 1,8 W (à 20 °C)

• consommation moyenne au maintien en W : 1,8 W à 20 °C

• Temps de fonctionnement : 10?20 ms désexcitation bobine + ouverture “F”30?40 ms excitation bobine + fermeture “F”

• niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

• Endurance mécanique : 30 Mcycles

• vitesse de commande maxi : 3600 cyc/h

• courant commuté minimum : 5 mA pour circuit de signalisation

• tension de commutation minimale : 17 V pour circuit de signalisation

• résistance d’isolement : > 10 M? pour circuit de signalisation

• Hauteur : 58 mm

• Largeur : 45 mm

• Profondeur : 57 mm

• Poids du produit : 0,235 kg
