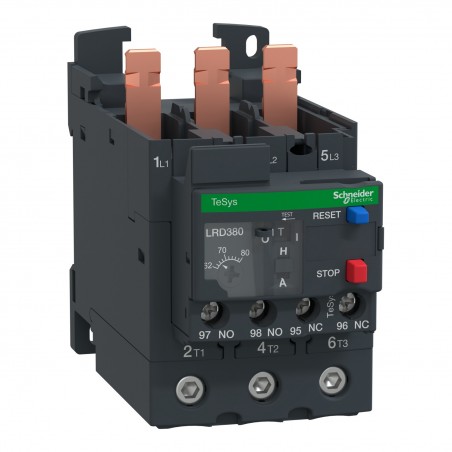

LRD380 Schneider – Relais thermique moteur 70 a 80A – TeSys LRD – pour contacteur LC1D80A

Caractéristiques principales du Relais thermique Schneider LRD380 :

• Gamme : TeSys

• Nom du produit : TeSys LRD

• Type de produit ou équipement : Différentiel à bilames

• Nom de l’appareil : LRD

• Utilisation du relais : Protection moteur

• Accessoires associés : LC1D80A

• Type de réseau : CACC

• classe de surcharge thermique : Classe 10A se conformer à IEC 60947-4-1

• zone de réglage de protection thermique : 62?80 A

• [Ui] tension assignée d’isolement : Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de puissance: 600 V se conformer à UL 60947-4-1Circuit de puissance: 600 V se conformer à CSA C22.2 No 14

• Complémentaires Fréquence du réseau : 0 à 400 Hz

• support de montage : Platine, avec bornier LAD96560 sur le dessusRail, avec bornier LAD96560 sur le dessusMontage direct sous contacteur

• seuil de déclenchement : 1,14 +/- 0,06 Ir se conformer à IEC 60947-4-1

• Contacts auxiliaires : 1O + 1F

• [Ith] courant thermique conventionnel : 5 A pour circuit de signalisation

• courant admissible : 0,95 A à 380 V AC-15 pour circuit de signalisation0,06 A à 440 V DC-13 pour circuit de signalisation

• [Ue] tension assignée d’emploi : 690 V CA 0 à 400 Hz pour circuit de puissance se conformer à IEC 60947-4-1

• calibre du fusible à associer : 4 A gG pour circuit de signalisation4 A BS pour circuit de signalisation

• [Uimp] tension assignée de tenue aux chocs : 6 kV

• puissance dissipée par pôle : 4,8 W

• sensibilité à une perte de phase : Courant de déclenchement 130 % d’Ir sur deux phases, le dernier au niveau 0

• type de commande : Rouge bouton-poussoir: STOPBleu bouton-poussoir: raz

• compensation en température : -20?60 °C

• mode de raccordement : Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² souple avec extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm² souple avec extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm² rigideTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² rigideTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² soupleCircuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm² soupleCircuit de puissance: liaison directe par borne sur haut

• couple de serrage : Télécommande: 1,7 N.m – sur borniers à vis-étrierCircuit de puissance: 5 N.m – sur connecteurs à vis BTR EverLink – câble 25 mm²Circuit de puissance: 8 N.m – sur connecteurs à vis BTR EverLink – câble 35 mm²

• Hauteur : 70 mm

• Largeur : 55 mm

• Profondeur : 123 mm

• Poids du produit : 0,375 kg

• Couleur : Gris (SE GRIS 6)
