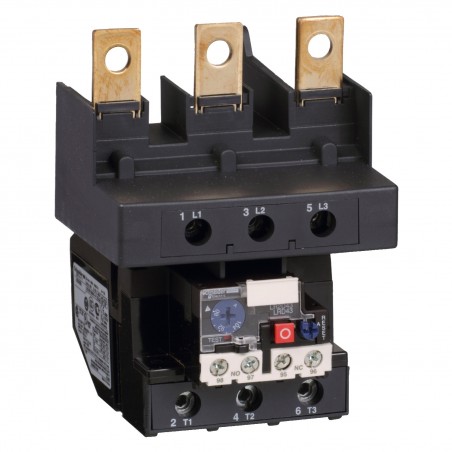

LRD4369 Schneider – Relais thermique moteur 110 a 140A – TeSys LRD – pour contacteur LC1D150

Caractéristiques principales du Relais thermique Schneider LRD4369 :

• Gamme : TeSys

• Nom du produit : TeSys LRD

• Type de produit ou équipement : Différentiel à bilames

• Nom de l’appareil : LRD

• Utilisation du relais : Protection moteur

• Accessoires associés : LC1D150

• Type de réseau : CCCA

• classe de surcharge thermique : Classe 10A se conformer à IEC 60947-4-1

• zone de réglage de protection thermique : 110?140 A

• [Ui] tension assignée d’isolement : Circuit de puissance: 1000 V se conformer à IEC 60947-4-1

• Complémentaires Fréquence du réseau : 0 à 400 Hz

• support de montage : Platine, avec accessoires spécifiquesRail, avec accessoires spécifiquesSous le contacteur

• seuil de déclenchement : 1,14 +/- 0,06 Ir se conformer à IEC 60947-4-1

• Contacts auxiliaires : 1O + 1F

• [Ith] courant thermique conventionnel : 5 A pour circuit de signalisation

• courant admissible : 0,06 A à 440 V DC-13 pour circuit de signalisation0,12 A à 600 V AC-15 pour circuit de signalisation

• [Ue] tension assignée d’emploi : 1000 V CA 0 à 400 Hz pour circuit de puissance se conformer à IEC 60947-4-1

• calibre du fusible à associer : 4 A gG pour circuit de signalisation4 A BS pour circuit de signalisation

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-1

• sensibilité à une perte de phase : Courant de déclenchement 130 % d’Ir sur deux phases, le dernier au niveau 0

• type de commande : Rouge bouton-poussoir: STOPBleu bouton-poussoir: raz

• compensation en température : -20?60 °C

• mode de raccordement : Circuit de puissance: borniers à vis-étrier 1 câble(s) 4?35 mm² souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 4?50 mm² souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 4?50 mm² rigide sans extrémité de câble

• couple de serrage : Télécommande: 1,7 N.m – sur borniers à vis-étrierCircuit de puissance: 9 N.m – sur borniers à vis-étrier

• Profondeur : 132 mm

• Poids du produit : 0,9 kg
