RE17RAMU Schneider – Relais temporise bifonction – 1OF (inverseur) – 24Vcc 24 a 240Vca – Zelio Time

Caractéristiques principales du Relais temporisé Schneider de référence RE17RAMU :

• Gamme de produit : Harmony Timer Relays

• Type de produit ou équipement : Dual function relay

• Type de sortie numérique : Relais

• Largeur : 17,5 mm

• Nom de l’appareil : RE17R

• Type de temporisation : Power on-delay

• Plage de temporisation : 1?10 min10?100 H0,1?1 s6?60 s6?60 min1?10 s1?10 H

• courant de sortie nominal : 8 A

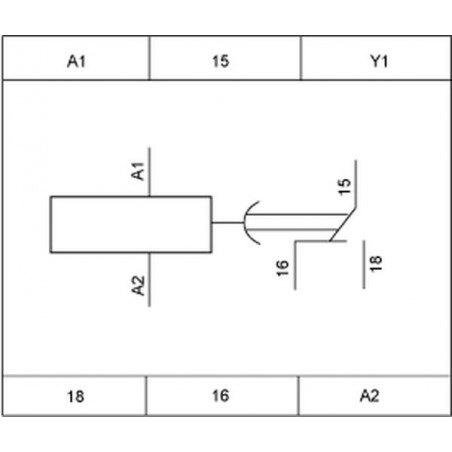

• Complémentaires Description des contacts : 1 F/O

• Matière des contacts : Sans cadmium

• Hauteur : 90 mm

• Profondeur : 72 mm

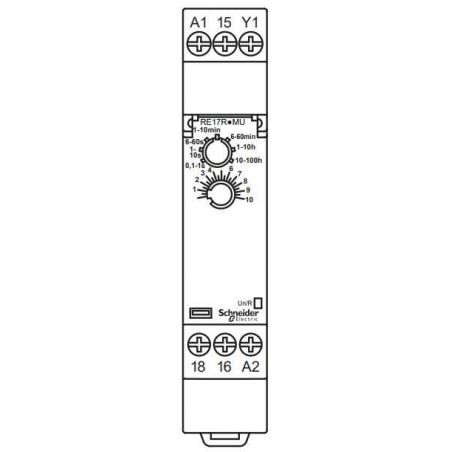

• Type de commande : Sélecteur face avant

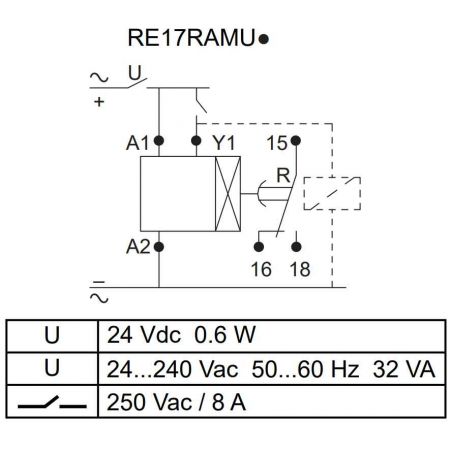

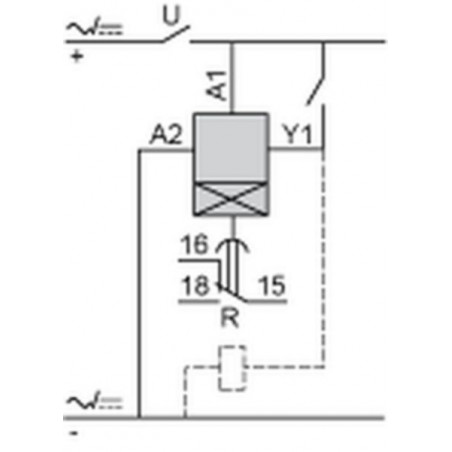

• [Us] tension d’alimentation : 24…240 V AC 50/60 Hz24 V DC

• Plage d’utilisation en tension : 0,85 à 1,1 Us

• Fréquence d’alimentation : 50…60 Hz +/- 5 %

• Libération de la tension d’entrée : 10 V

• Mode de raccordement : Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec embout

• couple de serrage : 0,6?1 N.m se conformer à CEI 60947-1

• Matière du boîtier : Auto-extinguible

• Précision de répétition : +/- 0,5% se conformer à CEI 61812-1

• Dérive en température : +/- 0,05 %/°C

• Dérive en tension : +/- 0,2 %/V

• Réglage exact du temps de retard : +/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1

• Largeur d’impulsion du signal de commande : 100 ms avec charge en parallèle typique30 ms typique

• Résistance d’isolement : 100 M? à 500 V CC se conformer à CEI 60664-1

• Temps de reset : 120 ms sur désexcitation typique

• Facteur de marche : 100 %

• Puissance consommée en VA : 0?32 VA à 240 V CA

• Puissance consommée maximale en W : 0,6 W à 24 V CC

• Courant commuté minimum : 10 mA à 5 V CC

• Courant commuté maximum : 8 A CA/CC

• Tension de coupure maximale : 250 V CA

• Pouvoir de coupure : 2000 VA

• Fréquence de fonctionnement : 10 Hz

• Durée de vie électrique : 100000 cycle pour résistive charge (8 A à 250 V CA maximum)

• Endurance mécanique : 10000000 cycle

• Tenue diélectrique : 2,5 kV 1 mA/1 minute 50 Hz se conformer à CEI 61812-1

• [Uimp] tension assignée de tenue aux chocs : 5 kV pendant 1,2/50 µs

• Délai de mise sous tension : 100 ms

• Marquage : CE

• Distance de fuite : 4 kV/3 se conformer à CEI 60664-1

• Données de fiabilité de la sécurité : B10d = 270000MTTFd = 296,8 années

• Position de montage : Toutes positions par rapport au plan de montage vertical normal

• Support de montage : Rail DIN 35 mm se conformer à EN/CEI 60715

• Signalisation locale : Voyant DEL pour stabilisé : relais alimenté, aucune temporisation en coursVoyant DEL 80 % MARCHE et 20 % ARRET pour clignotant : temporisation en coursVoyant DEL 5 % MARCHE et 95 % ARRET pour impulsion: relais hors tension, pas de chronométrage en cours (sauf fonction Di-D, Li-L)

• Poids du produit : 0,07 kg

• Type de temporisation : A, At

• Fonctionnalité : Temporisateur avec retard à l’enclenchement

• Code de compatibilité : RE17
