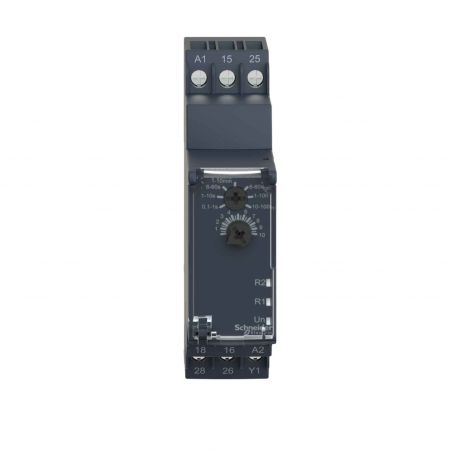

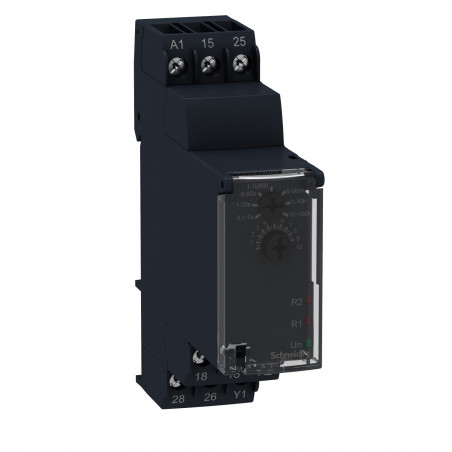

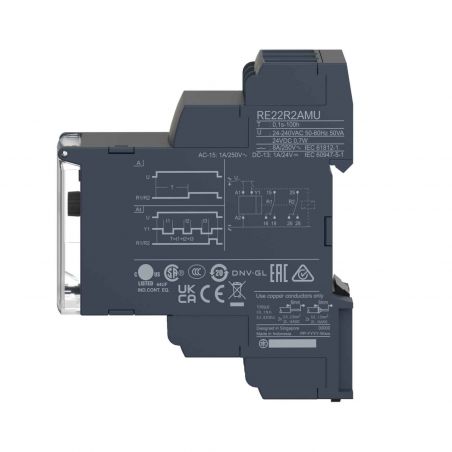

RE22R2AMU Schneider – Relais temporise – 2OF (inverseur) – A At – 1s a 100h – 24VDC/24V a 240VAC – Zelio Time

Caractéristiques principales du Relais temporisé Schneider de référence RE22R2AMU :

• Gamme de produit : Harmony Timer Relays

• Type de produit ou équipement: Dual function relay

• Type de sortie numérique: Relais

• Nom de l’appareil: RE22

• courant de sortie nominal: 8 A

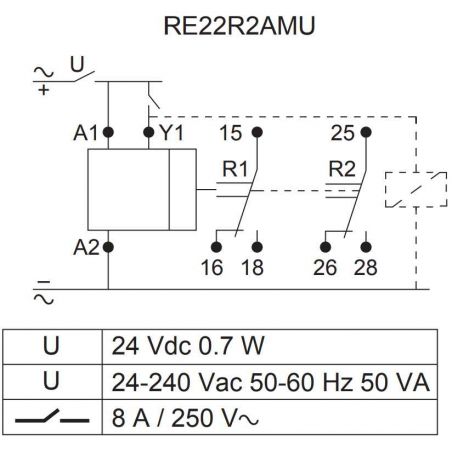

• Complémentaires Description des contacts: 2 “O/F” contact temporisé

• Type de temporisation: Power on-delay

• Plage de temporisation: 1?10 min10?100 H1?10 s0,1?1 s6?60 s6?60 min1?10 H

• Type de commande: Bouton rotatif face avant

• [Us] tension d’alimentation: 24?240 V CA24 V DC

• Plage d’utilisation en tension: 0,85 à 1,1 Us

• Fréquence d’alimentation: 50…60 Hz +/- 5 %

• Mode de raccordement: Bornes à vis, 2 x 1,5 mm² avec emboutBornes à vis, 2 x 2,5 mm² sans embout

• couple de serrage: 0,6?1 N.m se conformer à CEI 60947-1

• Matière du boîtier: Auto-extinguible

• Précision de répétition: +/- 0,5% se conformer à CEI 61812-1

• Dérive en température: +/- 0,05 %/°C

• Dérive en tension: +/- 0,2 %/V

• Réglage exact du temps de retard: +/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1

• Largeur d’impulsion du signal de commande: 30 ms100 ms under load

• Résistance d’isolement: 100 M? à 500 V CC se conformer à CEI 60664-1

• Temps de récupération: 120 ms sur désexcitation

• Immunité aux micro-coupures: 10 ms

• Puissance consommée en VA: 50 VA à 240 V CA

• Puissance consommée en W: 0,7 W à 24 V CC

• Pouvoir de coupure: 2000 VA

• Courant commuté minimum: 10 mA à 5 V

• Courant commuté maximum: 8 mA

• Tension de coupure maximale: 250 V

• Durée de vie électrique: 100000 cycle pour résistive charge, 8 A à 250 V, AC

• Endurance mécanique: 10000000 cycle

• Tension assignée de tenue aux chocs: 5 kV for 1.2?50 µs conforming to IEC 60664-15 kV se conformer à CEI 61812-1

• Délai de mise sous tension: 100 ms

• Données de fiabilité de la sécurité: MTTFd = 182,6 annéesB10d = 170000

• Position de montage: Toutes positions par rapport au plan de montage vertical normal

• Support de montage: Rail DIN 35 mm se conformer à EN/CEI 60715

• Etat LED: Vert LED (flash) pour chronométrage en coursVert LED (fixe) pour puissance ONJaune LED pour relais alimenté

• Largeur: 22,5 mm

• Poids du produit: 0,09 kg
