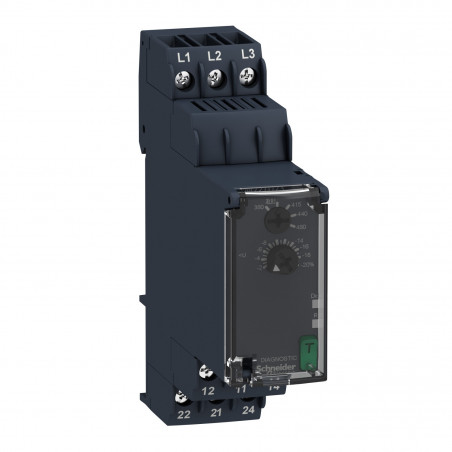

RM22TU23 Schneider – Relais controle de sequence & absence de phase et sous tension 380 a 480Vca

Caractéristiques principales du Relais de contrôle de phase Schneider de référence RM22TU23 :

• Gamme de produit : Harmony Control Relays

• Type de produit ou équipement : 3-phase control relay

• Type de relais : Relaisde contrôle

• Nombre de phases réseau : 3 phases

• Nom du relais : RM22TR

• paramètres surveillés par le relais : Détection de sous-tensionSéquence de phasesDétection de défauts de phase

• type de temporisation : Sans

• Capacité de commutation en VA : 2000 VA

• plage de mesure : 380…480 V tension CA

• Description des contacts : 2 “O/F”

• Complémentaires Temps de reset : 1500 ms à tension maximum

• Tension de coupure maximale : 250 V CA

• courant commuté minimum : 10 mA à 5 V CC

• Courant commuté maximum : 8 A CA

• [Us] tension d’alimentation : 380?480 V CA

• Limites de la tension d’alimentation : 304?576 V CA

• operating limits : – 20 % + 20 % Un

• puissance consommée en VA : 15 VA à 480 V CA 60 Hz

• seuil de détection de tension : < 100 V AC

• supply voltage frequency : 50…60 Hz +/- 10 %

• Contacts de sortie : 2 “OF”

• précision de réglage du seuil de commutation : +/- 10 + de la valeur pleine échelle

• dérive du seuil de commutation : <= 0,05 % par degré centigrade en fonction de la température de l’air ambiant admissible<= 1 % dans la fourchette de tension d’alimentation

• réglage exact du temps de retard : 10 P

• dérive de la temporisation : <= 0,05 % par degré centigrade en fonction de la température de l’air ambiant admissible<= 1 % dans la fourchette de tension d’alimentation

• hystérésis : 2 % fixe de sélectionnable

• temporisation à la mise sous tension : 650 ms

• cycle de mesure maximal : 150 ms cycle de mesure en tant que valeur eff réelle

• tension de réglage de seuil : 2 à 20 % de Un sélectionné

• plage d’utilisation en tension : 380…480 V phase-phase

• précision de répétition : +/- 0,5% pour circuit de mesure et d’entrée

• erreur de mesure : < 1 % sur la gamme entière avec variation de tension< 0,05 %/°C avec variation de température

• temps de réponse : <= 300 ms

• Catégorie de surtension : III se conformer à CEI 60664-1III se conformer à UL 508

• Résistance d’isolement : > 100 MOhm à 500 V CC se conformer à IEC 60255-27

• Position de montage : Toutes positions

• Mode de raccordement : Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec emboutBornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec embout

• couple de serrage : 0,6?1 N.m se conformer à CEI 60947-1

• Matière du boîtier : Plastique auto-extinguible

• Etat LED : Relais allumé LED (jaune)Puissance ON LED (vert)

• Support de montage : Rail DIN 35 mm se conformer à EN/CEI 60715

• Endurance électrique : 100000 cycle

• Endurance mécanique : 10000000 cycle

• Catégorie d’emploi : AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IEC 60947-4-1DC-1 se conformer à IEC 60947-4-1

• Données de fiabilité de la sécurité : MTTFd = 388,1 ansB10d = 350000

• Matière des contacts : Sans cadmium

• Largeur : 22,5 mm

• Poids du produit : 0,09 kg
