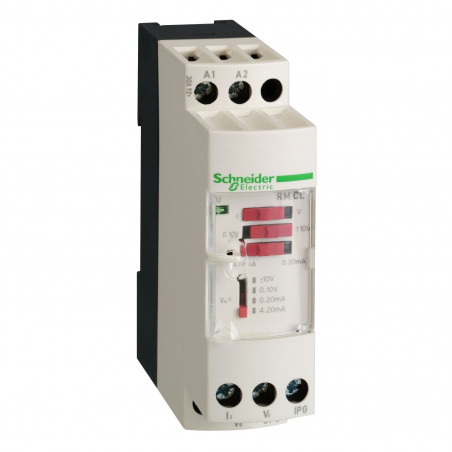

RMCV60BD Schneider – convertisseur de signal analogique – 0..50V Zelio Analog

Caractéristiques principales du Convertisseur analogique Schneider RMCV60BD :

• Gamme : Harmony Analog

• Type de produit ou équipement : Convertisseur tension/courant

• type d’entrée analogique : Tension 0…300 V CA/CC 50/60 HzTension 0…50 V CA/CC 50/60 HzTension 0…500 V CA/CC 50/60 Hz

• type de sortie analogique : Courant 0…20 mA <= 500 Ohm commutableCourant 4…20 mA <= 500 Ohm commutableTension 0…10 V >= 100 kOhm commutable

• Complémentaires Type de protection : Protection contre court-circuit à la sortieProtection contre inversion de polarité à la sortieProtection contre surtension en sortie (+/- 30 V)

• abnormal analogue output voltage : -15…0 V, quand pas d’entrée ou ligne d’entrée coupée

• abnormal analogue output current : -30?0 mA, sortie sélectionnée 0…20 mA, quand pas d’entrée ou ligne d’entrée coupée4?30 mA, sortie sélectionnée 4…20 mA, quand pas d’entrée ou ligne d’entrée coupée

• [Us] tension d’alimentation : 24 V CC +/- 20 %, isolé

• consommation électrique : <= 70 mA pour sortie tension<= 90 mA pour sortie courant

• Signalisation locale : pourpuissance ON LED (vert)

• erreur de mesure : +/- 10 % pleine échelle à 20 °C (interférence électromagnétique de 10 V/m)+/- 5 % de l’échelle à 20 °C

• précision de répétition : +/- 0,2 % de la pleine échelle à 20 °C+/- 0,6 % pleine échelle à 60 °C

• coefficient de température : 200 ppm/°C

• Capacité des bornes de serrage : 1 x 2,5mm²2 x 1,5 mm²

• Couple de serrage : 0,6?1,1 N.m

• Marquage : CE

• tenue aux ondes de choc : 0,5 kV pendant 1,2/50 µs se conformer à CEI 61000-4-5

• [Ui] tension d’isolement : 2 kV

• Mode de fixation : Par vis (platine de montage)Clip-on (rail DIN symétrique 35 mm)

• Données de fiabilité de la sécurité : MTTFd = 21,6 annéesB10d = 20000

• Poids du produit : 0,15 kg
