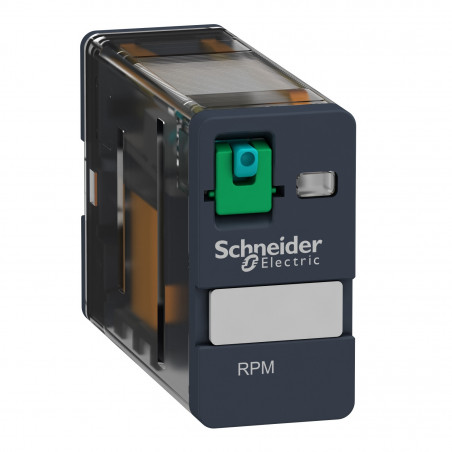

RPM11BD Schneider – Relais puissance – embrochable – test – 1OF (inverseur) – 15A – 24VDC – Zelio RP

Caractéristiques principales du Relais de puissance Schneider de référence RPM11BD :

• Gamme de produit : Harmony Electromechanical Relays

• Nom de gamme : Puissance

• Type de produit ou équipement : Relais enfichable

• Nom de l’appareil : RPM

• Description des contacts : 1 F/O

• tension circuit de commande : 24 V CC

• [Ithe] courant thermique d’emploi sous enveloppe : 15 A à -40?55 °C

• Etat LED : Sans

• Type de commande : Bouton de test verrouillable

• coefficient d’utilisation : 20 %

• Complémentaires forme des broches : Plat

• [Ui] tension d’isolement : 250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL

• [Uimp] tension assignée de tenue aux chocs : 4 kV pendant 1,2/50 µs

• Matière des contacts : AgNi

• [Ie] courant assigné d’emploi : 15 A à 277 V (AC) se conformer à UL15 A à 28 V (DC) se conformer à UL15 A à 250 V (AC) “F” se conformer à CEI15 A à 28 V (DC) “F” se conformer à CEI7,5 A à 250 V (AC) “O” se conformer à CEI7,5 A à 28 V (DC) “O” se conformer à CEI

• tension de coupure maximale : 250 V se conformer à CEI

• Resistive load current : 15 A à 250 V CA15 A à 28 V CC

• pouvoir de commutation maximum : 3750 VA420 W

• capacité de commutation minimum : 170 mW à 10 mA, 17 V

• vitesse de commande : <= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

• Endurance mécanique : 10000000 cycle

• durée de vie électrique : 100000 cycle pour résistive charge

• Average coil consumption : 1,1 W

• seuil de tension de retombée : >= 0,1 Uc CC

• Operate time : 20 ms à la tension nominale

• Release time : 20 ms à la tension nominale

• Average coil resistance : 450 Ohm à 20 °C +/- 10 %

• limites de la tension assignée d’emploi : 19,2…26.4 V CC

• catégorie de protection : RT I

• niveaux de test : Niveau A

• Position de montage : Toutes positions

• Degré de pollution : 3

• Données de fiabilité de la sécurité : B10d = 100000

• Poids du produit : 0,026 kg

• Présentation du produit : Produit complet
